مقدمه: قلب تپنده‌ی صنعت در یک قاب فلزی
در هر محیط صنعتی، تابلو راه‌اندازی دستگاه صنعتی و کنترل فرآیند تولید بدون وجود یک مرکز فرماندهی مطمئن امکان‌پذیر نیست. این مرکز همان تابلو برق صنعتی است؛ جعبه‌ای قدرتمند و ایمن که تمامی فرمان‌ها، حفاظت‌ها و سوئیچینگ تجهیزات الکتریکی را بر عهده دارد. در این مقاله تخصصی، با ساختار، انواع و اجزای کلیدی تابلوهای برق صنعتی مخصوص راه‌اندازی دستگاه‌ها و خطوط تولید آشنا خواهید شد تا دیدی کامل برای انتخاب و طراحی این تجهیزات مهم داشته باشید.
انواع تابلوهای برق صنعتی بر اساس تابلو راه‌اندازی دستگاه صنعتی
1. تابلو برق ایستاده
تابلوهای ایستاده معمولاً در مراکز کنترل بزرگ و خطوط تولید پرظرفیت استفاده می‌شوند. طراحی آن‌ها اجازه نصب تجهیزات بزرگ مانند MCCB، PLC، درایو و باس‌بارهای قدرت را می‌دهد. این تابلوها دارای فضای کافی برای مدیریت بهتر کابل‌کشی و دسترسی آسان برای تعمیر و نگهداری هستند.
2. تابلو برق دیواری
در محیط‌های با فضای محدود یا برای دستگاه‌های کوچک‌تر، استفاده از تابلوهای دیواری رایج است. این تابلوها سبک‌تر بوده و نصب آن‌ها آسان‌تر است، اما فضای کمتری برای تجهیزات دارند.
3. تابلو برق پیانویی یا میزی
تابلوهای پیانویی با طراحی خوابیده، اغلب در ایستگاه‌های اپراتوری یا برای کنترل محلی ماشین‌آلات استفاده می‌شوند. این تابلوها با دسترسی از بالا یا جلو، امکان کاربری راحت‌تر برای اپراتور را فراهم می‌کنند.

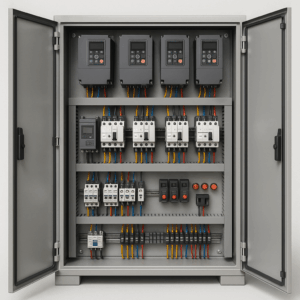

تابلو برق راه‌اندازی دستگاه‌های صنعتی
اجزای اصلی تابلو
هر تابلو برق صنعتی از مجموعه‌ای از تجهیزات کنترلی، حفاظتی و نمایشگر تشکیل شده که بسته به نوع پروژه و پیچیدگی سیستم متفاوت هستند. از جمله اجزای اصلی می‌توان به موارد زیر اشاره کرد:
- کلید اتوماتیک MCCB: برای حفاظت از مدار اصلی در برابر اتصال کوتاه و اضافه بار
- کنتاکتور: برای سوئیچینگ بارهای موتوری و کنترل از راه دور
- رله و تایمر: برای اجرای منطقی فرمان‌ها و کنترل تاخیر زمانی
- ترانس جریان (CT): جهت اندازه‌گیری جریان عبوری از هر فاز
- ولت‌متر، آمپرمتر، چراغ سیگنال: برای نمایش وضعیت ولتاژ، جریان و فازها
- باس‌بار: برای انتقال جریان بین اجزای داخلی تابلو با جریان بالا
ساختار منطقی سیم‌کشی
طراحی داخلی تابلوهای صنعتی باید به‌گونه‌ای باشد که دسترسی به تجهیزات، تعویض قطعات و عیب‌یابی آسان انجام شود. استفاده از کانال‌های کابل‌کشی منظم، شماره‌گذاری سیم‌ها و تفکیک بخش قدرت و فرمان، از جمله الزامات طراحی حرفه‌ای است.
مدارات فرمان؛ مغز متفکر تابلو برق صنعتی
نقش مدار فرمان در عملکرد تابلو
مدار فرمان بخش حیاتی هر تابلو برق صنعتی است که وظیفه آن صدور دستوراتی مانند راه‌اندازی، توقف، تغییر وضعیت عملکرد تجهیزات و اجرای روندهای منطقی است. این مدار معمولاً شامل کنتاکتورها، رله‌ها، شاسی‌های استارت و استاپ، و تایمرها می‌باشد.
انواع روش‌های اجرای فرمان
- روش رله-کنتاکتوری: مناسب برای مدارهای ساده با فرمان‌های مشخص و محدود
- روش PLC: برای سیستم‌هایی با فرمان‌های متعدد، منطق پیچیده و نیاز به برنامه‌ریزی دقیق
ترکیب مدار فرمان با مدار قدرت
مدار فرمان و مدار قدرت باید به‌درستی از یکدیگر تفکیک شده ولی هماهنگ کار کنند. مدار فرمان، کنتاکتورها را کنترل می‌کند و کنتاکتور مسیر تغذیه موتور را در مدار قدرت باز یا بسته می‌کند.
نقش PLC در تابلو برق‌های پیشرفته
PLC چیست و چرا در صنعت کاربرد دارد؟
PLC (Programmable Logic Controller) یک رایانه صنعتی است که برای کنترل فرآیندهای خودکار طراحی شده است. برخلاف سیستم‌های مکانیکی یا دستی، PLC قابل برنامه‌ریزی بوده و عملکردی سریع، دقیق و قابل‌اطمینان دارد.
مزایای استفاده از PLC در تابلوهای صنعتی
- کاهش حجم سیم‌کشی و افزایش نظم تابلو
- امکان اجرای فرمان‌های پیچیده با منطق شرطی
- قابلیت عیب‌یابی آسان از طریق نرم‌افزار
- امکان گسترش و به‌روزرسانی ساده‌تر سیستم
PLC ماژولار یا کامپکت؟
انتخاب نوع PLC به وسعت پروژه و تعداد ورودی/خروجی‌ها بستگی دارد. PLC ماژولار قابلیت ارتقاء و توسعه دارد، درحالی‌که PLC کامپکت برای پروژه‌های کوچک و فشرده مناسب‌تر است.
کاربرد تابلو برق در دستگاه بچینگ
کنترل کامل سیستم بچینگ
دستگاه بچینگ برای تولید بتن آماده نیاز به کنترل دقیق پمپ‌ها، شیرها، میکسر و سیستم توزین دارد. این وظیفه به‌وسیله یک تابلو برق صنعتی اختصاصی انجام می‌شود که شامل اجزای کنترلی و حفاظتی مناسب برای کارکرد دستی یا اتوماتیک است.
انواع تابلو برق در سیستم بچینگ
در بچینگ، اغلب از ترکیب تابلو ایستاده و پیانویی به‌صورت هم‌زمان استفاده می‌شود. تابلو اصلی شامل اجزای قدرت مانند کلید حرارتی، کنتاکتور و کنترلر است، درحالی‌که تابلو پیانویی یا اپراتوری برای کنترل دستی یا نمایشگرها در نظر گرفته می‌شود.
اتصال میان تابلوها
این دو تابلو با کابل‌های فرمان به یکدیگر متصل هستند تا تعامل بین تجهیزات کنترلی و بخش‌های اجرایی بدون تداخل و تأخیر انجام شود. این طراحی باعث افزایش بهره‌وری و مدیریت دقیق‌تر پروسه بتن‌سازی می‌شود.
مزایای تابلو برق‌های صنعتی در خطوط تولید
افزایش بهره‌وری و امنیت
یکی از مهم‌ترین مزایای استفاده از تابلو برق‌های صنعتی در راه‌اندازی خطوط تولید، ایمنی بالا و کنترل متمرکز فرآیندها است. این تابلوها با دربرگیری تجهیزات حفاظتی، از آسیب به دستگاه‌ها، اپراتورها و حتی خط تولید جلوگیری می‌کنند.
کاهش هزینه‌های تعمیرات و توقف تولید
طراحی اصولی تابلوها، با در نظر گرفتن حفاظت الکتریکی و کنترل منطقی، باعث کاهش چشمگیر در هزینه‌های نگهداری، تعمیرات اضطراری و همچنین توقفات ناخواسته خط تولید می‌شود.
انعطاف‌پذیری در توسعه خطوط تولید
تابلوهایی که بر اساس PLC طراحی می‌شوند، به‌راحتی قابل ارتقاء هستند. در صورت نیاز به افزودن تجهیزات یا تغییر روند تولید، فقط با تغییرات نرم‌افزاری یا افزودن ماژول جدید می‌توان تابلو را به‌روزرسانی کرد.
نکات مهم در طراحی و اجرای تابلو برق صنعتی
رعایت اصول مهندسی برق و ایمنی
تمامی مراحل طراحی، ساخت و اجرای تابلو برق باید بر اساس استانداردهای مهندسی برق صنعتی و اصول ایمنی انجام شود. انتخاب کابل مناسب، تهویه، حفاظت در برابر شوک و اتصال بدنه از جمله مواردی است که نباید نادیده گرفته شود.
جانمایی اصولی تجهیزات داخلی
چیدمان صحیح تجهیزات داخل تابلو نقش زیادی در کاهش دمای داخلی، بهبود تهویه، سهولت در سیم‌کشی و تعمیرات بعدی دارد. همچنین رعایت حداقل فاصله‌های ایمنی بین اجزا، مانع از اتصال داخلی یا افزایش حرارت می‌شود.
تست و راه‌اندازی اولیه
قبل از بهره‌برداری رسمی، تابلو باید تحت تست‌های عملکردی قرار گیرد. از جمله تست‌های ضروری می‌توان به تست عملکرد کنتاکتور، بررسی عملکرد رله‌ها، بررسی اتصالات، جریان‌کشی و عملکرد مدار فرمان اشاره کرد.
جمع‌بندی نهایی: چرا تابلوهای صنعتی ستون فقرات تولید مدرن هستند؟
تابلوهای برق صنعتی نه‌تنها در راه‌اندازی دستگاه‌ها، بلکه در حفظ پایداری، ایمنی و بهره‌وری خطوط تولید نقش محوری ایفا می‌کنند. این تابلوها با بهره‌گیری از تجهیزاتی مانند MPCB، PLC، کنتاکتور و رله، امکان کنترل هوشمند و محافظت چندلایه را فراهم می‌سازند.
در انتخاب، طراحی و پیاده‌سازی تابلوها باید نیازهای عملیاتی، پیچیدگی فرآیند و سطح اتوماسیون در نظر گرفته شود. استفاده از تابلوهای مدرن، به‌خصوص در صنایعی مانند بچینگ، اتوماسیون صنعتی و خطوط تولید، تضمین‌کننده عملکرد مستمر، بهینه و بدون وقفه خواهد بود.
سؤالات متداول درباره تابلو راه‌اندازی دستگاه صنعتی و خطوط تولید
1. چه تفاوتی بین تابلو برق ایستاده و پیانویی وجود دارد؟
تابلو ایستاده دارای فضای بیشتر برای نصب تجهیزات قدرت است و بیشتر در خطوط تولید استفاده می‌شود، درحالی‌که تابلو پیانویی به‌صورت افقی طراحی شده و مناسب برای اپراتور و کنترل موضعی است.
2. آیا استفاده از PLC در تابلو برق اجباری است؟
خیر، اما در پروژه‌هایی که نیاز به فرمان‌های متعدد یا کنترل هوشمند دارند، استفاده از PLC بسیار مقرون‌به‌صرفه‌تر و حرفه‌ای‌تر است.
3. نقش مدار فرمان در تابلو برق چیست؟
مدار فرمان وظیفه صدور دستورات الکتریکی برای کنترل راه‌اندازی، توقف و سایر وضعیت‌های عملکرد تجهیزات را بر عهده دارد.
4. در تابلو برق بچینگ از چه تجهیزاتی استفاده می‌شود؟
تابلو بچینگ معمولاً شامل کلید حرارتی، کنتاکتور، کنترلر، PLC، نمایشگر وزن و تابلو پیانویی برای کنترل دستی یا اتوماتیک می‌باشد.
5. مهم‌ترین نکته در طراحی تابلو برق صنعتی چیست؟
رعایت استانداردهای ایمنی، انتخاب تجهیزات مناسب با ظرفیت موردنیاز، تهویه مناسب، و چیدمان اصولی اجزای داخلی تابلو مهم‌ترین فاکتورها هستند.
