مقدمه: تابلو برق دیواری ریتال؛ تلفیق طراحی مهندسی و فضای بهینه
در پروژه‌هایی که محدودیت فضا وجود دارد یا نصب توکار غیرممکن است، تابلو برق دیواری طرح ریتال یکی از کاربردی‌ترین گزینه‌ها محسوب می‌شود. این تابلوها با الهام از طراحی ریتال آلمان و با حفظ استانداردهای حفاظتی و ساختاری، عملکردی مطمئن در پروژه‌های صنعتی، اداری و ساختمانی ارائه می‌دهند. در این مقاله به بررسی کامل ویژگی‌ها، کاربردها، ابعاد و تفاوت‌های تابلو دیواری ریتال می‌پردازیم.
تابلو برق دیواری طرح ریتال چیست؟
تعریف فنی

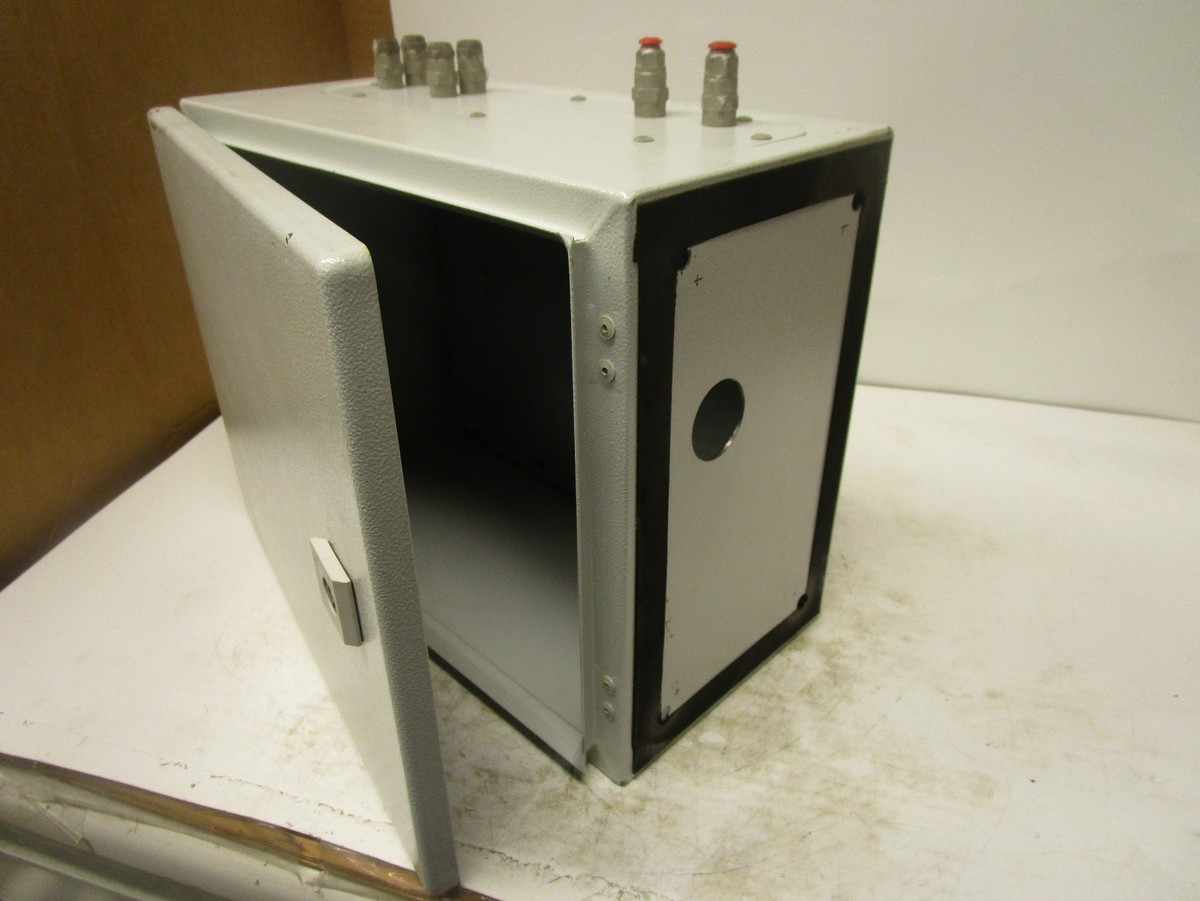

تابلو برق دیواری طرح ریتال نوعی محفظه فلزی است که بر روی دیوار نصب می‌شود و برای حفاظت از تجهیزات الکتریکی مانند فیوزها، کلیدهای حفاظتی، تجهیزات کنترلی و ترمینال‌ها به‌کار می‌رود. این تابلوها با الهام از مدل‌های AE یا CM شرکت Rittal طراحی شده‌اند.
ساختار کلی تابلو دیواری
- بدنه فلزی مقاوم با پوشش پودری الکترواستاتیک
- درب لولایی با قفل زیمنسی یا پیچ‌دار
- پلیت داخلی برای نصب تجهیزات روی ریل DIN یا صفحه پانچ‌شده
- قابلیت نصب گلند و سیستم تهویه در صورت نیاز
کاربردهای تابلو برق دیواری طرح ریتال
پروژه‌های ساختمانی و مسکونی
برای توزیع برق روشنایی و پریزها در واحدهای ساختمانی، برج‌ها و پروژه‌های آپارتمانی، این تابلوها با ابعاد فشرده و نصب سریع گزینه‌ای ایده‌آل هستند.
مراکز اداری و تجاری
در دفاتر کار، فروشگاه‌ها، هتل‌ها و فضاهای عمومی برای کنترل روشنایی، تهویه و تجهیزات برق کم‌مصرف، تابلوهای دیواری ریتال با ظاهر مرتب و قفل ایمن استفاده می‌شوند.
کاربردهای صنعتی سبک
در صنایع بسته‌بندی، تولیدی‌های کوچک و تابلوهای کنترل ماشین‌آلات سبک، تابلو دیواری ریتال عملکرد دقیق، ایمنی بالا و نگهداری آسان را فراهم می‌کند.
مزایای تابلو برق دیواری طرح ریتال
طراحی جمع‌وجور و مهندسی‌شده
تابلو دیواری ریتال با ساختار فشرده، بدون اشغال فضای زیاد، قابلیت نصب بر روی انواع سطوح عمودی را دارد. طراحی مدرن آن با لبه‌های خم‌شده، هم زیبایی و هم ایمنی را تأمین می‌کند.
مقاومت بالا و طول عمر مفید
استفاده از ورق‌های فلزی با ضخامت مناسب (۱.۲ تا ۱.۵ میلی‌متر)، همراه با رنگ‌آمیزی الکترواستاتیک کوره‌ای، باعث مقاومت در برابر زنگ‌زدگی، خط و خش و ضربه می‌شود.
نصب سریع و نگهداری آسان
این تابلوها به‌صورت آماده تحویل می‌شوند و نصب آن‌ها تنها با چند پیچ و رول‌پلاک انجام می‌گیرد. همچنین درب لولادار و طراحی داخلی باز برای دسترسی سریع به تجهیزات باعث سهولت در سرویس‌دهی می‌شود.
مشخصات فنی تابلو دیواری ریتال
- جنس بدنه: ورق روغنی یا گالوانیزه با ضخامت 1.2 – 1.5 میلی‌متر
- پوشش بدنه: رنگ پودری الکترواستاتیک (RAL7035)
- نوع درب: لولایی با قفل ریتال یا پیچ‌دار
- پلیت نصب تجهیزات: فولادی یا گالوانیزه پانچ‌شده با قابلیت نصب ریل DIN
- درجه حفاظت: IP54 تا IP65 بسته به مدل و سفارش
تفاوت تابلو دیواری ریتال با تابلو ایستاده
از نظر فضا و کاربرد
تابلو دیواری برای فضاهای محدود، تجهیزات کم‌حجم و برق فشار ضعیف طراحی شده، درحالی‌که تابلو ایستاده برای پروژه‌های سنگین‌تر، چند سلولی و تجهیزاتی با حجم بالا مناسب است.
از نظر طراحی بدنه
بدنه تابلو دیواری ساده‌تر و جمع‌وجورتر است. معمولاً بدون پایه و فاقد ساختار سلولی بوده و برای نصب روی دیوار طراحی شده، در حالی که تابلو ایستاده دارای اسکلت، پایه و درب‌های چندگانه است.
از نظر توسعه‌پذیری
تابلو دیواری معمولاً فاقد ماژول توسعه است؛ اما تابلوهای ایستاده طرح ریتال مثل PS4000 امکان افزودن سلول‌های کناری را دارند.
ابعاد استاندارد تابلو برق دیواری طرح ریتال
ابعاد متداول در بازار
تابلوهای دیواری طرح ریتال در مدل‌های AE، CM و SE با ابعاد مختلف تولید می‌شوند که براساس نیاز پروژه انتخاب می‌گردند:
- 30×40×17 سانتی‌متر – مناسب برای روشنایی یا کنترل تک‌مدار
- 40×50×22 سانتی‌متر – برای مدارهای فشار ضعیف چندگانه
- 60×80×27 سانتی‌متر – جهت نصب تجهیزات کنترلی بیشتر یا PLC
قابلیت سفارشی‌سازی

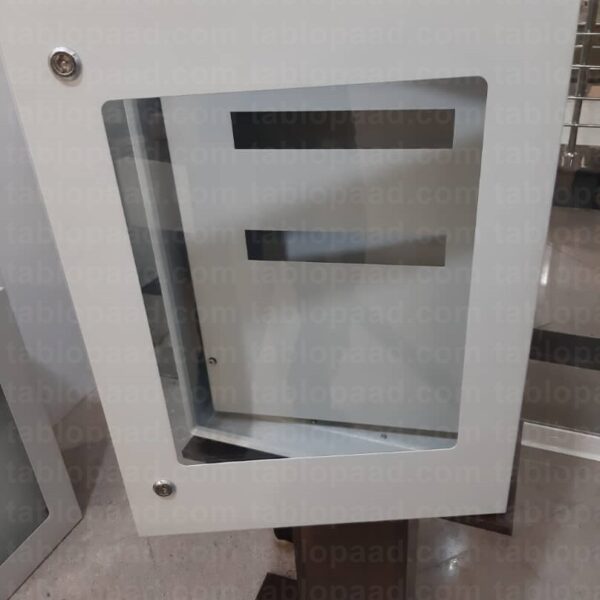

کارخانه‌های ایرانی و خارجی امکان تولید تابلو دیواری با ابعاد و ساختار دلخواه، نوع رنگ، سوراخ‌کاری و تجهیزات خاص را دارند تا نیاز پروژه‌های خاص را تأمین کنند.
روش صحیح نصب تابلو برق دیواری ریتال
ابزار و پیش‌نیازهای نصب
- سطح دیوار صاف، تراز و مقاوم
- رول‌پلاک فلزی یا پلاستیکی مناسب برای پیچ‌های M8
- در صورت نیاز به تهویه، درپوش‌های مشبک یا فن نصب شود
نکات اجرایی مهم
- بررسی ابعاد دقیق و علامت‌گذاری محل پیچ‌ها
- استفاده از شابلون نصب برای جلوگیری از انحراف
- بستن تابلو به دیوار با پیچ‌های ضدزنگ
- ورود کابل‌ها از پایین یا بغل با استفاده از گلند یا محافظ پلاستیکی
جمع‌بندی: انتخاب هوشمندانه برای تابلوهای دیواری
تابلو برق دیواری طرح ریتال با طراحی فشرده، بدنه مقاوم، زیبایی ظاهری و امکانات متنوع، انتخابی دقیق برای مهندسان پروژه، برق‌کاران حرفه‌ای و پیمانکاران ساختمانی محسوب می‌شود. این تابلوها علاوه بر نصب آسان، ایمنی بالا و کارایی مطمئن، قابلیت هماهنگی کامل با استانداردهای جهانی برق را نیز دارند.
پرسش‌های متداول درباره تابلو برق دیواری طرح ریتال (FAQ)
1. تابلو برق دیواری ریتال برای چه فضاهایی مناسب است؟
برای دفاتر اداری، واحدهای مسکونی، سوله‌ها، پروژه‌های کوچک صنعتی و کنترلی که فضا برای نصب ایستاده وجود ندارد.
2. تفاوت تابلو دیواری AE با CM در چیست؟
مدل AE کوچکتر، ساده‌تر و برای مصارف عمومی است. مدل CM فضای نصب بیشتری دارد و برای تجهیزات حرفه‌ای‌تر مناسب است.
3. آیا تابلو دیواری امکان نصب تهویه دارد؟

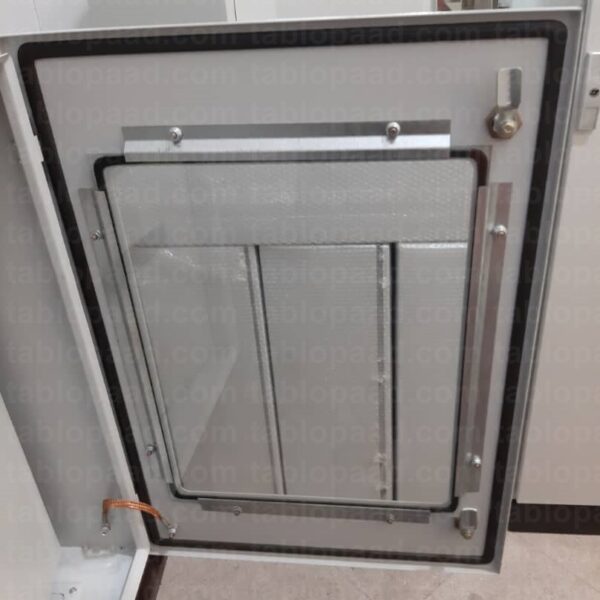

بله. با نصب فن، دریچه مشبک یا فیلتر تهویه می‌توان گرمای تجهیزات داخلی را کنترل کرد.
4. درجه حفاظت تابلو دیواری چقدر است؟
معمولاً بین IP54 تا IP65 تولید می‌شود و بسته به کاربرد قابل افزایش است.
5. آیا امکان سفارشی‌سازی درب، قفل یا رنگ تابلو وجود دارد؟
بله، در تولید داخلی امکان انتخاب قفل سوئیچی، رنگ خاص یا حتی پنجره شفاف روی درب وجود دارد.
