مقدمه: چرا تابلو برق ایستاده طرح ریتال یک انتخاب برای صنعت برق است؟

در پروژه‌های صنعتی و تاسیساتی، انتخاب نوع تابلو برق تأثیر مستقیمی بر ایمنی، بهره‌وری و سهولت نگهداری دارد. تابلو برق ایستاده یا سلول طرح ریتال با ساختار ماژولار، طراحی استاندارد و قابلیت توسعه‌پذیری، به یکی از محبوب‌ترین گزینه‌ها برای اجرای تابلوهای قدرت و کنترلی تبدیل شده است. در این مقاله به بررسی ویژگی‌ها، مزایا، انواع و کاربردهای تابلو ریتال ایستاده می‌پردازیم.

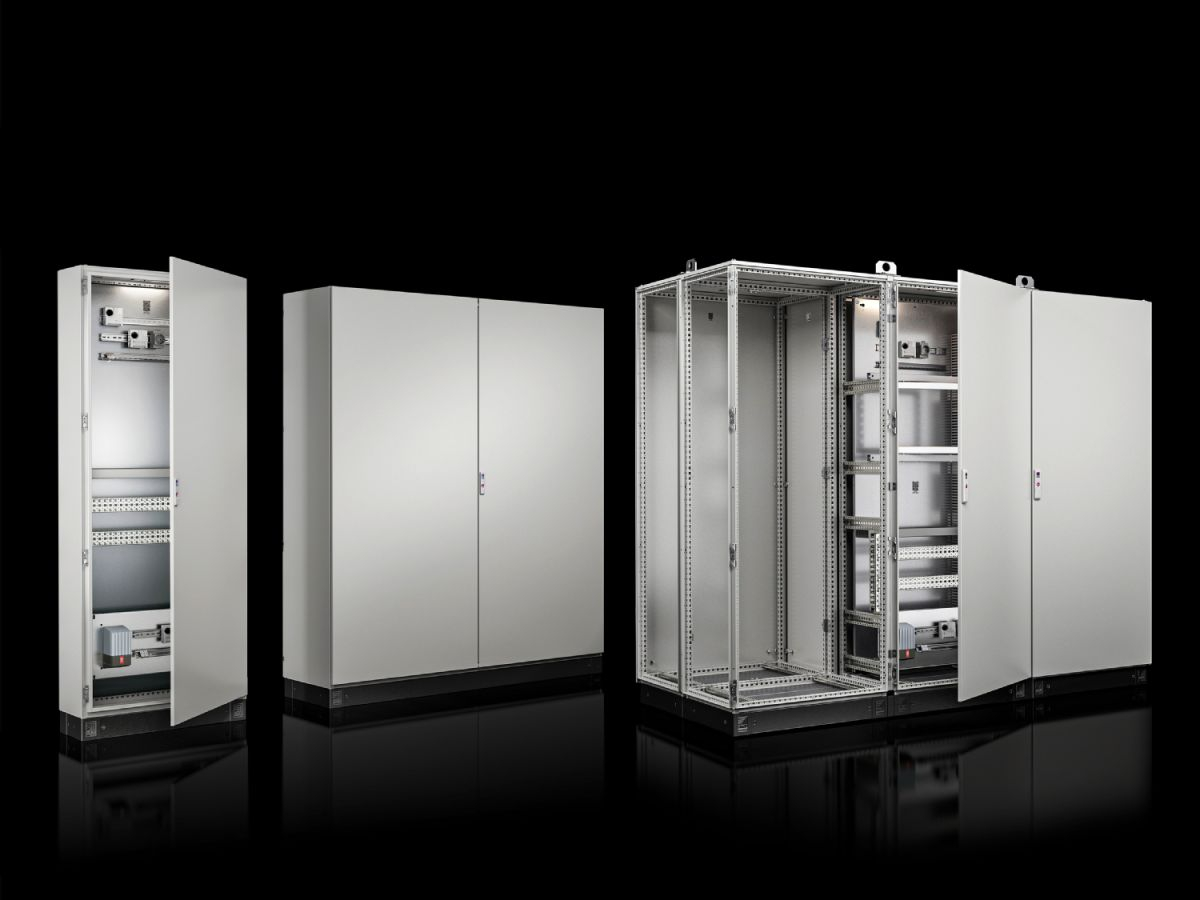

تابلو برق ایستاده طرح ریتال چیست؟

تعریف فنی

تابلو برق ایستاده طرح ریتال، نوعی محفظه فلزی ایستاده با طراحی مهندسی‌شده است که برای نصب تجهیزات الکتریکی مانند کلیدهای قدرت، رله‌ها، PLC و تابلو کنترل کاربرد دارد. این تابلوها معمولاً از ورق فلزی با ضخامت ۱.۵ تا ۲ میلی‌متر ساخته شده و دارای درب، فریم داخلی و سیستم کابل‌کشی منظم هستند.

ویژگی‌های بارز این نوع تابلو

• طراحی ماژولار و سلولی برای توسعه آسان
• قابلیت مونتاژ سریع با اتصالات پیچ و مهره‌ای
• قابلیت نصب تجهیزات سنگین بر روی شینه و ریل
• دسترسی آسان به تجهیزات داخلی جهت تعمیر و نگهداری

تفاوت تابلو ایستاده ریتال با سایر تابلوهای برق

در مقایسه با تابلو دیواری

تابلو ایستاده طرح ریتال برای فضاهای بزرگ و صنعتی طراحی شده درحالی‌که تابلو دیواری بیشتر در پروژه‌های کوچک و سیستم‌های روشنایی به کار می‌رود.

در مقایسه با تابلو ساده غیرماژولار

در تابلوهای طرح ریتال، امکان افزودن یا تعویض سلول‌ها، تنظیم بهتر فضا و چینش تجهیزات فراهم است؛ درحالی‌که تابلوهای غیرماژولار فاقد انعطاف‌پذیری هستند.

برتری در زمینه تهویه و ایمنی

وجود دریچه‌های تهویه، استاندارد IP بالا، طراحی ارگونومیک و امکان نصب سیستم خنک‌کننده از مزایای برتر تابلو ریتال است که آن را نسبت به مدل‌های ساده‌تر، متمایز می‌سازد.

مدل‌های پرکاربرد تابلو برق ایستاده طرح ریتال

مدل PS4000

این مدل از نوع ماژولار و سلولی است و برای پروژه‌هایی طراحی شده که نیاز به گسترش یا توسعه در آینده دارند. قابلیت اتصال چند سلول در کنار هم، طراحی جداشدنی فریم و انعطاف بالا در کابل‌کشی، از ویژگی‌های اصلی این مدل هستند.

مدل ES5000

مدلی با بدنه یکپارچه که برای پروژه‌های جمع‌وجورتر و اقتصادی‌تر مناسب است. این مدل IP بالاتری نسبت به PS4000 دارد، زیرا اتصالات کمتری در بدنه وجود دارد. نصب سریع‌تر، امنیت بیشتر و وزن پایین‌تر از مزایای آن است.

مقایسه PS4000 و ES5000

ویژگی	PS4000	ES5000
نوع بدنه	ماژولار و قابل توسعه	یکپارچه و اقتصادی
قابلیت افزودن سلول	دارد	ندارد
درجه حفاظت IP	IP54 تا IP65	IP65 تا IP67
مناسب برای	پروژه‌های بزرگ	پروژه‌های ثابت و متوسط

مشخصات فنی تابلو برق ایستاده ریتال

متریال ساخت

اغلب از ورق فلزی گالوانیزه گرم یا سرد با ضخامت بین ۱.۵ تا ۲ میلی‌متر استفاده می‌شود. این ورق‌ها توسط رنگ پودری الکترواستاتیک پوشش داده می‌شوند تا در برابر خوردگی، خط و خش و تغییر رنگ مقاوم باشند.

ابعاد استاندارد

• عرض: 60، 80، 100، 120 سانتی‌متر
• ارتفاع: 160، 180، 200، 220 سانتی‌متر
• عمق: 40، 60، 80 سانتی‌متر

البته امکان سفارش ابعاد خاص نیز توسط تولیدکنندگان داخلی وجود دارد.

درجه حفاظت و تهویه

بسته به محل نصب، این تابلوها می‌توانند با IP54، IP65 یا بالاتر تولید شوند. همچنین امکان نصب فن، دریچه تهویه یا یونیت خنک‌کننده در ساختار آن‌ها وجود دارد.

کاربردهای رایج تابلو ایستاده ریتال در صنعت

کارخانه‌ها و خطوط تولید

برای توزیع برق قدرت، کنترل فرآیند، یا نصب PLCها در خطوط مونتاژ، تابلو ایستاده طرح ریتال به دلیل طراحی مقاوم و دسترسی آسان انتخاب اول مهندسان برق صنعتی است.

پروژه‌های عمرانی و ساختمانی بزرگ

در پروژه‌هایی مانند برج‌ها، بیمارستان‌ها، پالایشگاه‌ها و دیتاسنترها که به تابلو برق مطمئن و قابل توسعه نیاز دارند، استفاده از مدل PS4000 متداول است.

زیرساخت‌های شهری و نیروگاه‌ها

برای کنترل سیستم‌های روشنایی معابر، ایستگاه‌های پمپاژ، نیروگاه‌های خورشیدی و توزیع برق شهری، تابلو ریتال ایستاده ایمنی و کارایی بسیار بالایی ارائه می‌دهد.

جمع‌بندی: چرا تابلو برق ایستاده طرح ریتال بهترین انتخاب صنعتی است؟

تابلو برق ایستاده طرح ریتال، به دلیل طراحی ماژولار، ساختار مقاوم، زیبایی ظاهری، قابلیت توسعه‌پذیری و رعایت استانداردهای جهانی، به گزینه‌ای بی‌رقیب در پروژه‌های بزرگ صنعتی و ساختمانی تبدیل شده است. چه در کارخانه‌ها، چه در زیرساخت‌های شهری و چه در پروژه‌های خاص نیروگاهی، این تابلوها عملکردی مطمئن، ایمن و قابل اعتماد ارائه می‌دهند.

اگر به دنبال تابلویی هستید که هم از نظر فنی و هم از نظر زیبایی و طول عمر در سطح بالا باشد، تابلو ایستاده سلولی طرح ریتال انتخابی هوشمندانه و حرفه‌ای است.

پرسش‌های متداول درباره تابلو برق ایستاده یا سلول طرح ریتال (FAQ)

1. تفاوت اصلی بین PS4000 و ES5000 در چیست؟

مدل PS4000 ماژولار و قابل توسعه است، مناسب پروژه‌های بزرگ. در مقابل، ES5000 یکپارچه، اقتصادی‌تر و با IP بالاتر برای پروژه‌های با نیاز ثابت طراحی شده است.

2. آیا می‌توان تابلو ریتال ایستاده را با ابعاد سفارشی سفارش داد؟

بله. بسیاری از تولیدکنندگان ایرانی و خارجی امکان ساخت تابلو برق ریتال ایستاده با ابعاد خاص و ماژول‌های سفارشی را ارائه می‌دهند.

3. این نوع تابلو بیشتر در چه صنایعی کاربرد دارد؟

در صنایع نفت، گاز، پتروشیمی، کارخانجات، مراکز داده، ساختمان‌های هوشمند، بیمارستان‌ها، پروژه‌های خورشیدی و برق فشار قوی کاربرد وسیعی دارد.

4. آیا تابلو ریتال ایستاده مناسب نصب در فضای باز است؟

بله، به شرطی که با IP مناسب (معمولاً IP65 یا بالاتر) و با سیستم تهویه یا خنک‌کننده مناسب تولید شود.

5. مزیت طراحی ماژولار در تابلو ریتال چیست؟

امکان توسعه، تعمیر سریع، تعویض سلول آسیب‌دیده بدون نیاز به بازسازی کامل تابلو، و نصب تجهیزات مختلف در سلول‌های جداگانه از مزایای آن است.
