تابلو برق بانک خازنی یکی از اجزای حیاتی در سیستم‌های توزیع برق صنعتی و تجاری به شمار می‌رود. در دنیای امروز که بهینه‌سازی مصرف انرژی و کاهش هزینه‌های برق به یک ضرورت تبدیل شده، آشنایی با این تجهیز و عملکرد آن برای مهندسان برق، بهره‌برداران صنعتی و مدیران تأسیسات از اهمیت بالایی برخوردار است. در این مقاله به صورت جامع و تخصصی به معرفی تابلو برق بانک خازنی، انواع آن، مزایا، کاربردها و نکات فنی مرتبط می‌پردازیم.



تابلو برق بانک خازنی چیست؟

تابلو برق بانک خازنی (Capacitor Bank Panel) مجموعه‌ای از خازن‌های الکتریکی است که در یک محفظه یا تابلوی فلزی استاندارد نصب شده و به منظور اصلاح ضریب توان (Power Factor Correction) در شبکه‌های برق فشار ضعیف و متوسط به‌کار می‌رود. این تابلو با تزریق توان راکتیو خازنی به شبکه، مقدار جریان راکتیو القایی ناشی از بارهای اندوکتیو (موتورها، ترانسفورماتورها و چراغ‌های فلوئورسنت) را جبران می‌کند.



به بیان ساده‌تر، بسیاری از بارهای صنعتی جریانی را از شبکه می‌کشند که فقط بخشی از آن کار مفید انجام می‌دهد. بخش دیگر جریان صرفاً بین منبع و بار رفت‌وآمد می‌کند و باعث گرم شدن کابل‌ها، ترانسفورماتورها و افت ولتاژ می‌شود. تابلو برق بانک خازنی این جریان اضافه را در محل تولید می‌کند و نیاز به ارسال آن از منبع را حذف می‌کند.



اجزای اصلی تابلو برق بانک خازنی

یک تابلو برق بانک خازنی استاندارد از اجزای زیر تشکیل شده است:



۱. رله اصلاح ضریب توان (Power Factor Relay)

مغز متفکر تابلو است. این رله به‌طور مداوم ضریب توان شبکه را اندازه‌گیری می‌کند و بر اساس نیاز، مراحل خازنی را وارد یا خارج از مدار می‌کند. رله‌های پیشرفته قابلیت ارتباط با سیستم‌های SCADA و BMS را نیز دارند.



۲. کنتاکتورهای خازنی (Capacitor Contactors)

کنتاکتورهای مخصوص خازنی با قابلیت تحمل جریان‌های اتصال بالا (Inrush Current) طراحی شده‌اند. این کنتاکتورها با مقاومت‌های پیش‌بار (Pre-charging Resistors) همراه هستند که جریان لحظه اتصال را محدود می‌کنند.



۳. خازن‌های فشار ضعیف (LV Capacitors)

خازن‌های مورد استفاده معمولاً از نوع خشک یا روغنی بوده و برای ولتاژ ۴۰۰ تا ۶۹۰ ولت طراحی می‌شوند. ظرفیت هر مرحله بین ۵ تا ۵۰ کیلووار متغیر است.



۴. راکتورهای فیلتر (Detuning Reactors)

در محیط‌هایی که هارمونیک شبکه بالاست، راکتورهای سری با خازن‌ها به‌کار می‌روند تا از رزونانس هارمونیکی جلوگیری شود. نسبت تنظیم رایج ۷ درصد (فرکانس تنظیم ۱۸۹ هرتز) یا ۱۴ درصد است.



۵. کلید اتوماتیک و فیوز (ACB / MCB / Fuse)

برای حفاظت کل تابلو از اضافه‌جریان و اتصال کوتاه، کلید اتوماتیک یا فیوز در مدار اصلی نصب می‌شود. هر مرحله خازنی نیز فیوز اختصاصی دارد.



انواع تابلو برق بانک خازنی

تابلوهای برق بانک خازنی بر اساس نوع کنترل و ساختار به دسته‌های زیر تقسیم می‌شوند:



۱. تابلو بانک خازنی دستی (Fixed Capacitor Bank)

در این نوع، خازن‌ها به‌صورت ثابت و دائم به شبکه متصل هستند و هیچ سیستم کنترل اتوماتیکی ندارند. مناسب برای مصرف‌کننده‌هایی است که بار پایه آن‌ها ثابت و تقریباً یکنواخت است. هزینه پایین‌تری دارند اما انعطاف‌پذیری کمتری ارائه می‌دهند.

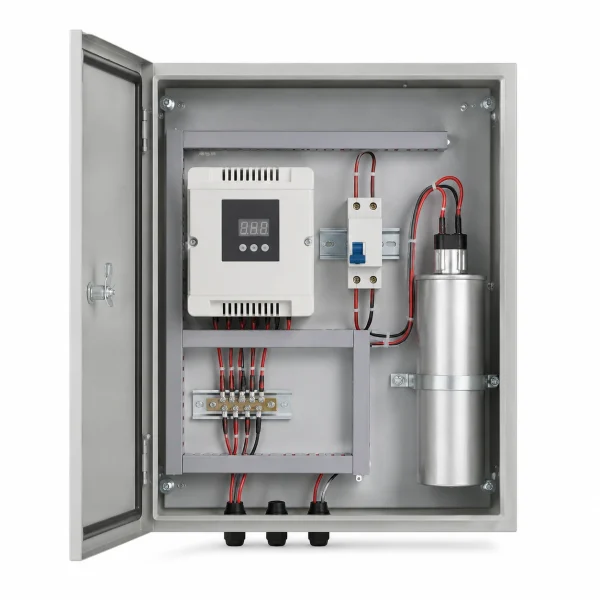

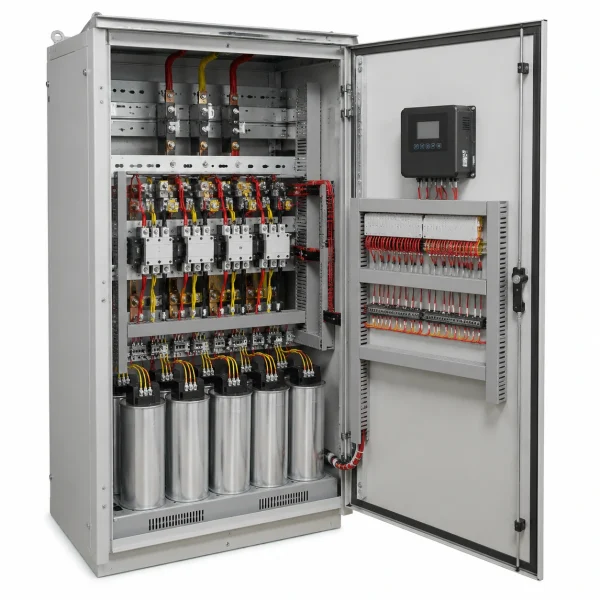

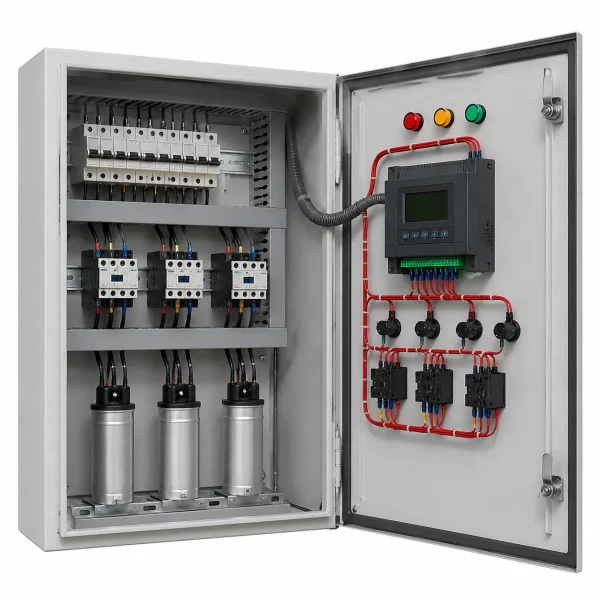

۲. تابلو بانک خازنی اتوماتیک (Automatic Power Factor Correction – APFC)

پیشرفته‌ترین و رایج‌ترین نوع در صنعت است. رله هوشمند اصلاح ضریب توان، بار شبکه را به‌صورت لحظه‌ای پایش می‌کند و مراحل خازنی مورد نیاز را به‌تناسب وارد یا خارج از مدار می‌کند. این سیستم قادر است ضریب توان را در بازه دلخواه (معمولاً ۰.۹۵ تا ۰.۹۹ پیش‌فاز) نگه دارد.



۳. تابلو بانک خازنی با فیلتر هارمونیک (Harmonic Filter Bank)

این نوع تابلو علاوه بر اصلاح ضریب توان، هارمونیک‌های ناخواسته شبکه را نیز حذف می‌کند. برای محیط‌هایی با بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFD)، جوشکاری، UPS و کوره‌های القایی بسیار مناسب است. این تابلوها شامل راکتور سری با نسبت تنظیم مشخص هستند.



۴. تابلو بانک خازنی هوشمند (Smart Capacitor Bank)

نسل جدید تابلوهای بانک خازنی که قابلیت ارتباط از راه دور، ثبت داده، نمایشگر لمسی و ارتباط با پروتکل‌های صنعتی مانند Modbus، BACnet و IEC 61850 را دارند. این سیستم‌ها برای پروژه‌های ساختمان هوشمند (Smart Building) و صنایع پیشرفته ایده‌آل هستند.



۵. تابلو بانک خازنی فشار متوسط (MV Capacitor Bank)

برای شبکه‌های ۶.۶ تا ۳۳ کیلوولت طراحی می‌شوند. این تابلوها در ایستگاه‌های فوق توزیع و شبکه‌های انتقال به‌کار می‌روند و حجم و وزن بسیار بیشتری نسبت به نمونه‌های فشار ضعیف دارند.



مزایای استفاده از تابلو برق بانک خازنی

نصب تابلو برق بانک خازنی مزایای فنی و اقتصادی قابل‌توجهی به همراه دارد:



کاهش هزینه‌های برق

شرکت توزیع برق برای مشترکینی که ضریب توان آن‌ها از حد مجاز (معمولاً ۰.۸۵) پایین‌تر باشد، جریمه اعمال می‌کند. با نصب تابلو بانک خازنی، این جریمه‌ها به کلی حذف می‌شوند. در پروژه‌های بزرگ صنعتی، صرفه‌جویی ماهانه می‌تواند به ده‌ها میلیون تومان برسد.



کاهش افت ولتاژ

جریان راکتیو اضافی در کابل‌ها و ترانسفورماتورها افت ولتاژ ایجاد می‌کند. با جبران این جریان در محل مصرف، ولتاژ شبکه پایدارتر شده و کیفیت توان بهبود می‌یابد. این موضوع به‌خصوص برای موتورهای الکتریکی و تجهیزات حساس اهمیت زیادی دارد.



افزایش ظرفیت شبکه و ترانسفورماتور

با حذف جریان راکتیو از مسیر انتقال، ترانسفورماتور و کابل‌ها ظرفیت آزاد پیدا می‌کنند و می‌توان بار بیشتری به شبکه اضافه کرد بدون آنکه نیاز به سرمایه‌گذاری در تجهیزات جدید باشد.



کاهش تلفات حرارتی

تلفات توان در کابل‌ها و ترانسفورماتورها با مجذور جریان رابطه مستقیم دارند. با کاهش جریان کل (حذف بخش راکتیو)، تلفات حرارتی به مقدار قابل‌توجهی کاهش می‌یابد و عمر مفید تجهیزات افزایش پیدا می‌کند.



کاهش اندازه کابل‌ها و تجهیزات

در پروژه‌های جدید، با لحاظ کردن تابلو بانک خازنی از ابتدای طراحی، می‌توان کابل‌ها، سکسیونرها و تابلوهای توزیع را با سایز کوچک‌تری انتخاب کرد که منجر به کاهش هزینه‌های سرمایه‌ای پروژه می‌شود.



کاربردهای تابلو برق بانک خازنی

تابلو برق بانک خازنی در طیف وسیعی از صنایع و محیط‌ها کاربرد دارد:



صنایع سنگین و کارخانه‌ها

کارخانه‌های سیمان، فولاد، آلومینیم، پتروشیمی و معادن از بزرگ‌ترین مصرف‌کنندگان تابلو بانک خازنی هستند. حجم بالای موتورهای الکتریکی القایی در این صنایع باعث می‌شود ضریب توان شبکه به‌شدت پایین بیاید و نیاز به جبران توان راکتیو احساس شود.



بیمارستان‌ها و مراکز درمانی

در بیمارستان‌ها علاوه بر موتورهای پمپ و تهویه، تجهیزات تصویربرداری پزشکی مانند MRI و CT Scan جریان‌های راکتیو بالایی تولید می‌کنند. پایداری ولتاژ در این محیط‌ها از اهمیت حیاتی برخوردار است.



مراکز تجاری و برج‌های اداری

آسانسورها، سیستم‌های تهویه مطبوع، پمپ‌های آتش‌نشانی و روشنایی فلوئورسنت در ساختمان‌های تجاری ضریب توان شبکه را کاهش می‌دهند. نصب تابلو بانک خازنی در تابلوی اصلی ساختمان (MDB) راه‌حل متداول است.



شبکه‌های توزیع برق شهری

شرکت‌های توزیع برق برای بهبود کیفیت توان در شبکه‌های توزیع و کاهش تلفات خطوط، تابلوهای بانک خازنی را در پست‌های برق توزیع نصب می‌کنند. این کار موجب پایداری ولتاژ در طول خطوط طولانی توزیع می‌شود.



مزارع پمپاژ و آبیاری

موتورپمپ‌های کشاورزی از بزرگ‌ترین مصرف‌کنندگان برق در بخش کشاورزی هستند و ضریب توان پایینی دارند. استفاده از تابلو بانک خازنی در این کاربردها هم هزینه برق را کاهش می‌دهد و هم کیفیت توان را بهبود می‌بخشد.



پارکینگ‌های طبقاتی و هتل‌ها

سیستم‌های روشنایی، آسانسور، شارژ خودروهای برقی و تهویه در این محیط‌ها بارهای راکتیو قابل‌توجهی ایجاد می‌کنند که با تابلو بانک خازنی اتوماتیک قابل جبران هستند.



نکات فنی مهم در طراحی و نصب

برای طراحی صحیح تابلو برق بانک خازنی باید موارد زیر را مد نظر داشت:



• محاسبه دقیق توان راکتیو مورد نیاز بر اساس اندازه‌گیری واقعی شبکه
• بررسی سطح هارمونیک شبکه قبل از انتخاب نوع تابلو
• انتخاب کنتاکتور مخصوص خازنی با قابلیت تحمل جریان‌های اتصال بالا
• رعایت فاصله ایمنی بین مراحل خازنی برای جلوگیری از تداخل الکتریکی
• نصب راکتورهای دتیونینگ در صورت وجود بارهای غیرخطی
• تهویه مناسب تابلو برای جلوگیری از افزایش دما
• استفاده از کابل‌کشی مناسب با مقطع کافی برای کاهش افت ولتاژ
• رعایت استانداردهای IEC 60831 و IEC 61921 در انتخاب خازن‌ها



استانداردهای بین‌المللی مرتبط

تابلو برق بانک خازنی باید مطابق با استانداردهای معتبر بین‌المللی طراحی و ساخته شود. مهم‌ترین استانداردها عبارتند از:



• IEC 60831 – خازن‌های جبران توان راکتیو فشار ضعیف
• IEC 61921 – بانک‌های خازنی توان فشار ضعیف
• IEC 60439 – تابلوهای توزیع فشار ضعیف
• IEEE 1036 – راهنمای کاربرد خازن‌ها در سیستم‌های توزیع
• EN 50160 – ویژگی‌های کیفیت توان شبکه



جمع‌بندی

تابلو برق بانک خازنی یک سرمایه‌گذاری هوشمند در حوزه مدیریت انرژی الکتریکی است. این تجهیز با اصلاح ضریب توان، علاوه بر کاهش هزینه‌های برق و حذف جریمه‌ها، کیفیت توان را بهبود داده، عمر تجهیزات را افزایش می‌دهد و ظرفیت شبکه را آزاد می‌کند. انتخاب نوع مناسب تابلو (دستی، اتوماتیک، با فیلتر هارمونیک یا هوشمند) بستگی به ماهیت بار، سطح هارمونیک شبکه و نیازهای بهره‌برداری دارد.



با توجه به افزایش روزافزون هزینه‌های انرژی و تشدید الزامات کیفیت توان در صنایع و ساختمان‌ها، استفاده از تابلو برق بانک خازنی نه تنها یک انتخاب اقتصادی، بلکه یک ضرورت فنی به شمار می‌رود. توصیه می‌شود قبل از هر اقدامی، توسط یک مهندس برق مجرب آنالیز کیفیت توان (Power Quality Analysis) انجام شود تا بهترین راهکار برای شرایط خاص هر پروژه انتخاب گردد.



سوالات متداول (FAQ)



۱. تفاوت تابلو بانک خازنی دستی و اتوماتیک چیست؟

تابلو دستی خازن‌ها را به‌صورت ثابت به شبکه متصل می‌کند و مناسب بارهای ثابت است. تابلو اتوماتیک (APFC) با استفاده از رله هوشمند، مراحل خازنی را متناسب با تغییرات بار وارد یا خارج از مدار می‌کند و برای بارهای متغیر بسیار مناسب‌تر است.



۲. آیا بانک خازنی برای همه صنایع مناسب است؟

بله، اما نوع و مشخصات آن باید متناسب با نوع بار انتخاب شود. در صنایع با هارمونیک بالا مانند کارخانه‌های با درایوهای VFD یا کوره‌های قوس الکتریکی، باید از تابلوهای مجهز به راکتور دتیونینگ استفاده شود تا از رزونانس هارمونیکی جلوگیری گردد.



۳. دوره بازگشت سرمایه نصب تابلو بانک خازنی چقدر است؟

با توجه به هزینه برق، مقدار توان راکتیو مورد نیاز و جریمه‌های ضریب توان، معمولاً دوره بازگشت سرمایه بین ۶ ماه تا ۲ سال است. در پروژه‌های صنعتی بزرگ این زمان می‌تواند کمتر از یک سال باشد.



۴. آیا نصب بانک خازنی نیاز به تغییر در تابلوی اصلی دارد؟

در اکثر موارد تابلو بانک خازنی به‌صورت مستقل نصب می‌شود و فقط یک کابل از تابلوی اصلی (MDB) به آن متصل می‌گردد. معمولاً نیازی به تغییر اساسی در تابلوی برق موجود نیست.



۵. چگونه بفهمیم ضریب توان ما پایین است؟

اگر در قبض برق صنعتی ردیفی با عنوان جریمه ضریب توان یا مازاد توان راکتیو مشاهده می‌کنید، ضریب توان شما پایین است. همچنین با استفاده از پاورآنالایزر (Power Analyzer) می‌توان مقدار دقیق ضریب توان، توان اکتیو، راکتیو و هارمونیک‌ها را اندازه‌گیری کرد.



۶. آیا خازن‌های بانک خازنی نیاز به تعویض دارند؟

بله. خازن‌های الکتریکی عمر مفید محدودی دارند که معمولاً بین ۱۰ تا ۱۵ سال است. با گذشت زمان، ظرفیت خازن کاهش می‌یابد و کارایی تابلو کم می‌شود. سرویس دوره‌ای و اندازه‌گیری ظرفیت خازن‌ها توصیه می‌شود.



۷. تابلو بانک خازنی چه تأثیری بر هارمونیک شبکه دارد؟

اگر تابلو بدون راکتور دتیونینگ نصب شود، می‌تواند با ایجاد رزونانس، هارمونیک‌های شبکه را تشدید کند. اما اگر از راکتور فیلتر مناسب استفاده شود، تابلو بانک خازنی می‌تواند به عنوان فیلتر پسیو عمل کرده و هارمونیک‌ها را کاهش دهد.
