این تابلو برق دقیقاً چیست و چه کاری انجام میدهد؟

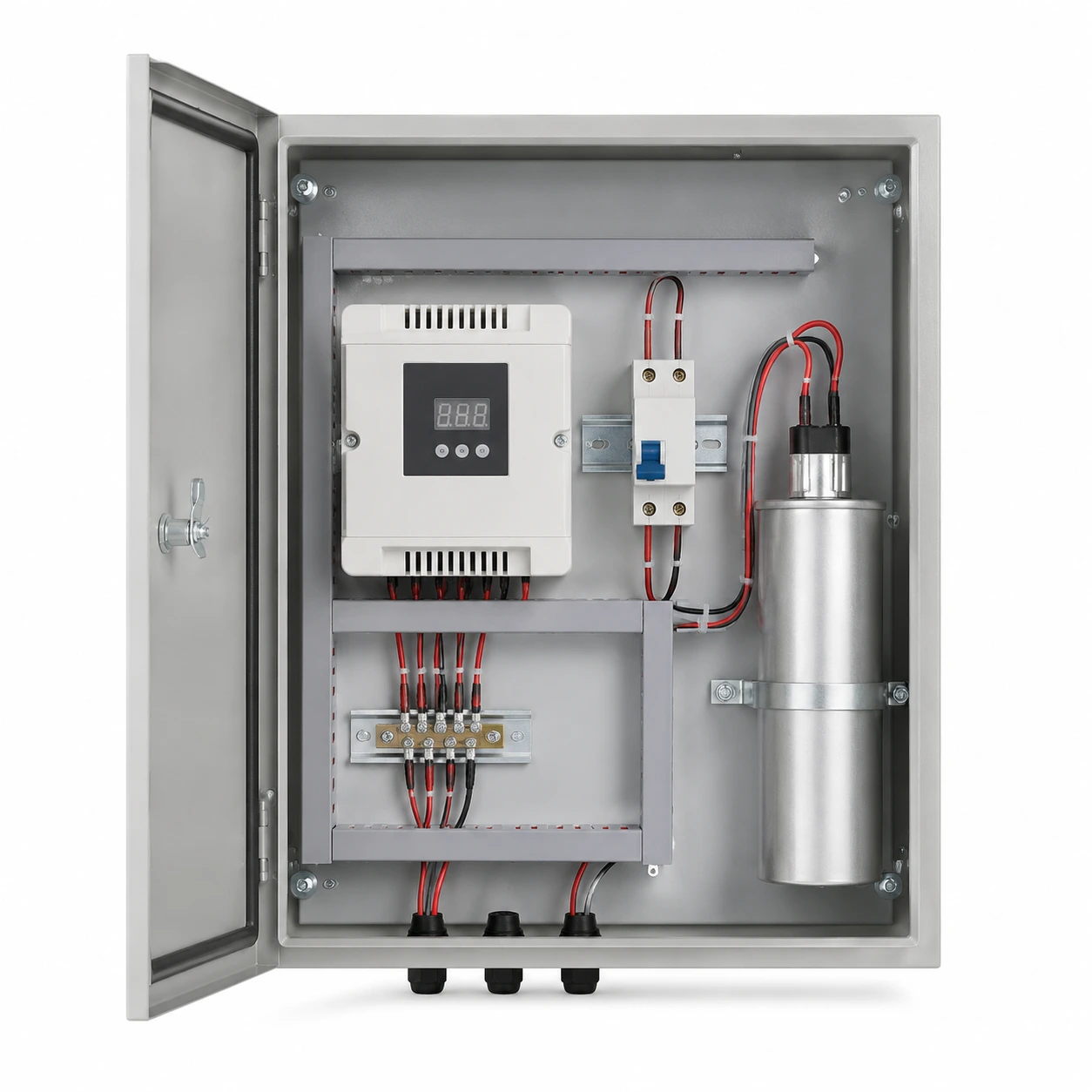

تابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی یک جعبه فرمان کامل است که دو تجهیز مهم را در خود جای داده است:
- استابلایزر (تثبیت کننده ولتاژ) ۲۵ آمپر تک فاز: ولتاژ ورودی ناپایدار (معمولاً بین ۱۵۰ تا ۲۶۰ ولت) را به ولتاژ خروجی پایدار ۲۲۰ ولت تبدیل میکند. این کار باعث میشود وسایل حساس مثل تلویزیون، کامپیوتر، یخچال اینورتر و بردهای الکترونیکی آسیب نبینند.
- بانک خازنی اصلاح ضریب قدرت: وسایل برقی خانگی که موتور دارند (کولر، پمپ آب، ماشین لباسشویی، جاروبرقی، کمپرسور یخچال) از شبکه جریان راکتیو میکشند. این جریان بیفایده باعث افزایش گرمای کابلها، افت ولتاژ و جریمه در قبض برق میشود. بانک خازنی این جریان را جبران میکند و ضریب قدرت را از ۰٫۷ به بالای ۰٫۹۵ میرساند.
نتیجه نهایی: ولتاژ پایدار، جریان کمتر، قبض کمتر، وسایل با عمر بیشتر.
کجاها از اینتابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی استفاده میشود؟ (کاربردها)
بر اساس سالها تجربه نصب در پروژههای مختلف، این تابلو برق برای مکانهای زیر بسیار مناسب است:
- خانههای ویلایی و آپارتمانهای بزرگ – مخصوصاً اگر از کولر گازی، پمپ آب، جکوزی، سونا خشک و لوازم پرمصرف استفاده میکنید.
- کارگاههای خانگی و صنعتی کوچک – جایی که موتورهای تک فاز (اره نواری، فرز، کمپرسور باد، دریل ستونی) روشن و خاموش میشوند و باعث افت لحظهای ولتاژ میشوند.
- کافی شاپها، رستورانها و اغذیه فروشیها – برای محافظت از یخچالهای صنعتی، اسپرسوسازهای حرفهای، دستگاههای پوز، سیستمهای تهویه و فریزرهای ایستاده.
- آبگرمکنهای برقی و دیگهای کوچک – جایی که المنتها به ولتاژ پایدار حساس هستند و نوسان ولتاژ باعث داغی زودرس و سوختن المنت میشود.
- مناطقی با برق ضعیف و نوساندار – روستاها، شهرکهای صنعتی حاشیه شهر، ساختمانهای قدیمی و مناطقی که در انتهای خط توزیع برق قرار دارند.
- مجتمعهای مسکونی کوچک با تاسیسات مشترک – مثل پمپ آب مشترک، روشنایی حیاط و راهروها، دربهای اتوماتیک پارکینگ.
مزایای استفاده از تابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی
این محصول را با نصب جداگانه استابلایزر و بانک خازنی مقایسه کردهام. مزایای اصلی آن عبارتند از:
- افزایش طول عمر وسایل برقی: حذف نوسانات ولتاژ، از سوختن بردهای الکترونیکی، جرقه زدن کموتاتور موتورها و داغی سیمپیچها جلوگیری میکند. وسایل شما ۲ تا ۳ سال بیشتر عمر میکنند.
- کاهش مستقیم قبض برق: اصلاح ضریب قدرت از ۰٫۷ به ۰٫۹۵ باعث کاهش جریان راکتیو میشود. در بسیاری از مناطق با کنتورهای هوشمند، شرکت برق برای ضریب قدرت پایین جریمه میگیرد. این تابلو آن جریمه را حذف میکند. همچنین کاهش جریان مؤثر، تلفات کابلها را کم میکند.
- حذف چشمک زدن لامپها: ولتاژ پایدار یعنی نوری بدون استرس، مناسب برای خانههایی که بچه کوچک یا فرد حساس به نور دارند.
- جلوگیری از داغ شدن سیمکشی ساختمان: کاهش جریان کلی، از آتش سوزی ناشی از کابلهای قدیمی و داغی کلیدهای مینیاتوری جلوگیری میکند.
- عملکرد بیصدا و ایمن: در مدلهای تمام الکترونیک (نسبت به مدلهای رلهای) خبری از صدای تق تق کلیدها نیست و ولتاژ خروجی نرمتر عوض میشود.
- نصب جمع و جور و اقتصادی: یک تابلو به جای دو تابلو جداگانه. هم فضای کمتری اشغال میکند، هم هزینه سیمکشی و نصب کمتر است.
- حفاظت در برابر نوسانات لحظهای و نویز: بسیاری از مدلها دارای فیلتر نویز و محافظ برقگیر (varistor) هستند که از وسایل در برابر صاعقه و اضافه ولتاژهای لحظهای محافظت میکنند.
مشخصات فنی تابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی
یک تابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی استاندارد معمولاً دارای این مشخصات است:
- ولتاژ ورودی: ۱۵۰ تا ۲۶۰ ولت تک فاز (برخی مدلها ۱۴۰ تا ۲۷۰ ولت)
- ولتاژ خروجی: ۲۲۰ ولت ± ۵٪ تا ۱۰٪ (بسته به کیفیت استابلایزر)
- جریان نامی: ۲۵ آمپر (حداکثر توان مجاز حدود ۵۵۰۰ وات)
- فرکانس: ۵۰ هرتز
- نوع استابلایزر: رلهای (اقتصادی و رایج) یا سروو موتوری (دقت بالاتر، قیمت بیشتر) یا تمام الکترونیک (بیصدا، گرانترین)
- قدرت بانک خازنی اصلاحی: معمولاً بین ۲ تا ۸ کیلووار (بسته به سفارش و بار راکتیو ساختمان)
- تعداد پله خازن: ۱ پله ثابت یا ۲ پله اتوماتیک (برای مدلهای پیشرفته)
- درجه حفاظت تابلو (IP): IP40 برای داخل ساختمان (مناسب راهرو، انباری، موتورخانه)
- جنس بدنه: ورق فولادی ۱ تا ۱٫۵ میلیمتر با رنگ کورهای (الکترواستاتیک)
حتماً پیش از خرید، این موارد را با فروشنده چک کنید و با نیاز خود تطبیق دهید.
محل نگهداری و شرایط نصب استاندارد : تابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی
به عنوان مهندس برق، تأکید میکنم: نصب این تابلو حتماً توسط برقکار ماهر مجاز انجام شود. اما نکاتی که باید خودتان رعایت کنید:
- محل نصب باید خشک، خنک و دور از گرد و غبار باشد. انباری با تهویه، راهروی مسقف، یا پشت دیوار راهپله معمولاً مناسب است.
- حداقل ۱۰ تا ۱۵ سانتی متر از اطراف تابلو با دیوار فاصله داشته باشد تا هوای گرم به راحتی خارج شود.
- دسترسی برای قطع اضطراری و سرویس دورهای آسان باشد. تابلو را پشت کمد یا لوازم حجیم قایم نکنید.
- تابلو را در معرض نور مستقیم خورشید، رطوبت بالا (حمام، آشپزخانه بخارزا، زیر کولر آبچکان) یا مجاورت مواد قابل اشتعال (بنزین، تینر، گاز شهری) قرار ندهید.
- دمای محیط اطراف تابلو نباید از ۴۰ درجه سانتیگراد بیشتر شود. اگر تابلو در موتورخانه نصب میشود، حتماً تهویه اجباری داشته باشد.
نحوه نگهداری و سرویس دورهای
نگهداری صحیح باعث میشود این تجهیزات بیش از ۱۰ سال عمر کنند. برنامه پیشنهادی من:
- هر ۶ ماه: با هوای فشرده خشک (با فشار کم)، گرد و غبار داخل تابلو را بگیرید. مخصوصاً روی خازنها، هیت سینکها (اگر استابلایزر الکترونیک است) و ترمینالهای ورودی و خروجی.
- هر سال: یک تکنسین برق حتماً اتصالات ترمینالها را سفت کند (لرزش ناشی از قطع و وصل رلهها باعث شل شدن پیچها میشود). سلامت خازنها را با مولتیمتر یا LC متر چک کند و ببیند استابلایزر در محدوده ولتاژ درست کار میکند یا نه.
- هر ۲ سال: خازنهای بانک خازنی را از نظر باد کردگی، نشت الکترولیت، تغییر رنگ یا بوی نامطبوع بازبینی کنید. در صورت وجود هرکدام، خازن باید تعویض شود.
- همیشه: صدای غیرعادی (وزوز سنگین، جرقه تق تق ممتد، زوزه) یا گرمای بیش از حد بدنه تابلو را جدی بگیرید. در این موارد فوراً برق را قطع کنید و با برقکار تماس بگیرید.
عیبیابی سریع مشکلات رایج
در ادامه یک جدول عیبیابی کاربردی برای شما آماده کردهام:
| مشاهده | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| ولتاژ خروجی ناپایدار یا لامپها کم نور/پرنور هستند | ولتاژ ورودی کمتر از ۱۵۰ ولت یا بیشتر از ۲۶۰ ولت / استابلایزر خراب | ولتاژ ورودی را با مولتیمتر چک کنید. اگر خارج از محدوده است، با برق منطقه تماس بگیرید. اگر داخل محدوده ولی خروجی ناپایدار است، استابلایزر نیاز به تعمیر دارد. |
| تابلو داغ میکند و قطع و وصل مکرر دارد | بار مصرفی بیش از ۲۵ آمپر (بیشتر از ۵۵۰۰ وات) یا دمای محیط بالاست | وسایل پرمصرف را یکی یکی خاموش کنید تا جریان کم شود. تهویه محل نصب را بهبود دهید. |
| صدای وزوز یا زوزه بلند از داخل تابلو | اشباع ترانس استابلایزر (در مدلهای سروو) یا خازن معیوب | خازنها را با مولتیمتر تست کنید. اگر ظرفیت آنها بیش از ۱۰ درصد پایین آمده، تعویض کنید. |
| فیوز یا کلید مینیاتوری ورودی مکرراً میپرد | اتصال کوتاه در بانک خازنی یا استابلایزر / اضافه بار شدید | برق را قطع کنید. با اهم متر، ورودی تابلو را چک کنید اگر اتصال کوتاه نشان داد، حتماً برقکار خبره باز کند. |
| قبض برق کاهش نداشته (هنوز جریمه ضریب قدرت دارم) | بانک خازنی کار نمیکند یا ظرفیت آن کم است / تنظیمات اشتباه | ببینید خازن به مدار وصل میشود یا نه. با کلمپ متر جریان خط را قبل و بعد از وصل خازن مقایسه کنید. اگر تغییر نکرد، خازن خراب یا کنتاکتور عمل نمیکند. |
| لامپهای LED کم نور یا چشمک میزنند | هارمونیک شبکه یا استابلایزر از نوع رلهای با ولتاژ خروجی پلهپله | برای لامپهای LED حساس، از استابلایزر سروو موتوری یا تمام الکترونیک استفاده کنید. |
نکته ایمنی بسیار مهم: هرگز بدون قطع برق اصلی و تخلیه خازنها وارد تابلو نشوید. خازنهای قدرت حتی پس از قطع برق، چند دقیقه شارژ کشنده دارند. حداقل ۵ دقیقه پس از قطع برق صبر کنید، سپس اگر تخصص دارید با دستکش عایق و پیچگوشتی عایق، پایههای خازن را اتصال کوتاه کنید تا تخلیه کامل شود.
جمع بندی نهایی
تابلو برق بانک خازنی استابلایزر ۲۵ آمپر تک فاز خانگی یک راه حل کامل و هوشمندانه برای خانهها، مغازهها و کارگاههای کوچکی است که با دو مشکل اساسی نوسان ولتاژ و ضریب قدرت پایین دست و پنجه نرم میکنند. این محصول با تثبیت ولتاژ خروجی روی ۲۲۰ ولت، جان وسایل برقی شما را نجات میدهد و با اصلاح ضریب قدرت، جریان راکتیو را حذف کرده و قبض برق را کاهش میدهد.
اگر جریان مصرفی شما در لحظه حداکثر از ۲۵ آمپر (حدود ۵۵۰۰ وات) بیشتر نمیشود و شبکه برق خانه شما نوسانات بین ۱۵۰ تا ۲۶۰ ولت دارد، این محصول دقیقاً همان چیزی است که نیاز دارید. پیشنهاد میکنم قبل از خرید، حتماً یک بار توسط برقکار، ولتاژ خط در ساعات اوج مصرف (ظهر تابستان یا شب زمستان) اندازهگیری شود و ضریب قدرت لحظهای با کلمپ متر پیشرفته چک شود تا بدانید به چه مقدار خازن (کیلووار) نیاز دارید.
از نظر اقتصادی، بازگشت سرمایه این محصول معمولاً کمتر از یک سال است (فقط با حذف جریمه ضریب قدرت و کاهش تلفات). اما مهمتر از آن، آرامش خاطر از بابت سلامت وسایل برقی گرانقیمت خود و نبود نگرانی از نوسانات برق شهری است.
سوالات متداول (FAQ)
آیا این تابلو برای خانههای معمولی ۸۰ متری مناسب است؟
بله، برای اکثر خانههای ایرانی با وسایل استاندارد (یخچال، کولر آبی یا گازی، ماشین لباسشویی، تلویزیون، جاروبرقی، مایکروویو) مدل ۲۵ آمپر کاملاً کافی است. فقط اگر همزمان از کولر گازی ۲۴۰۰۰، جوشکاری ۲۰۰ آمپر و آبگرمکن برقی ۶ کیلوواتی استفاده میکنید، باید مدل بالاتر (۴۰ آمپر) تهیه کنید.
آیا خود استابلایزر مصرف برق دارد؟
بله، حدود ۲۰ تا ۵۰ وات مصرف میکند (بسته به نوع و راندمان). این مقدار در مقابل صرفهجویی ناشی از اصلاح ضریب قدرت و محافظت از وسایل ناچیز است. در شب که همه وسایل خاموش هستند، میتوانید استابلایزر را خاموش کنید.
در زمان قطع و وصل برق شهری، آسیبی میبیند؟
خیر، مدار محافظ داخلی دارد (معمولاً تایمر یا رله تأخیر زمانی). اما بهتر است بعد از قطع برق، چند ثانیه صبر کنید تا برق پایدار بیاید، سپس تابلو را روشن کنید. نوسانات لحظهای هنگام برگشت برق خطرناکترین زمان است.
صدای وزوز خفیف از داخل تابلو طبیعی است؟
وزوز خفیف (مخصوصاً از ترانس استابلایزر در مدلهای سروو یا رلهای) کاملاً طبیعی است. اما اگر صدای تق تق ممتد، جرقه، زوزه بلند یا بوی سوختگی شنیدید، یعنی یا رله معیوب است یا خازن اشکال دارد یا اتصالی رخ داده. سریع برق را قطع کنید و به برقکار نشان دهید.
آیا میتوانم این تابلو را خودم نصب کنم؟
به هیچ عنوان. کار با برق ۲۲۰ ولت و خازنهای پرشارژ کشنده است. علاوه بر این، انتخاب سایز کابل، کلید حفاظتی، تنظیمات بانک خازنی و جهت ترانسفورماتور جریان نیاز به دانش تخصصی دارد. حتماً از برقکار ساختمان دارای پروانه کمک بگیرید. هزینه نصب معمولاً بین ۵۰۰ هزار تا ۱ میلیون تومان است که در مقابل خطرات بسیار ناچیز است.
نصب آن چقدر طول میکشد؟
برای یک برقکار حرفهای، بین ۱ تا ۳ ساعت بسته به وضعیت سیمکشی ساختمان شما، فاصله تابلو تا کنتور و تعداد وسایل.
آیا گارانتی دارد؟
بسته به برند و فروشنده، معمولاً ۱۲ تا ۲۴ ماه گارانتی برای قطعات (خازن، کنتاکتور، برد کنترل) و ۱۰ سال گارانتی برای بدنه و ترانس (در مدلهای با کیفیت) ارائه میشود. حتماً قبل از خرید، گارانتی کتبی با تاریخ و مهر دریافت کنید.
فرق مدل ۲۵ آمپر با ۴۰ آمپر چیست؟
علاوه بر جریان نامی بالاتر، ابعاد فیزیکی، اتصالات ورودی و خروجی (کابلهای ضخیمتر)، توان بانک خازنی (کیلووار) در مدل ۴۰ آمپر بیشتر است. همچنین قیمت مدل ۴۰ آمپر حدود ۳۰ تا ۵۰ درصد گرانتر است.
