تابلو برق بانک خازنی سه فاز 100 تا 150آمپر چیست و چه کاری انجام میدهد؟

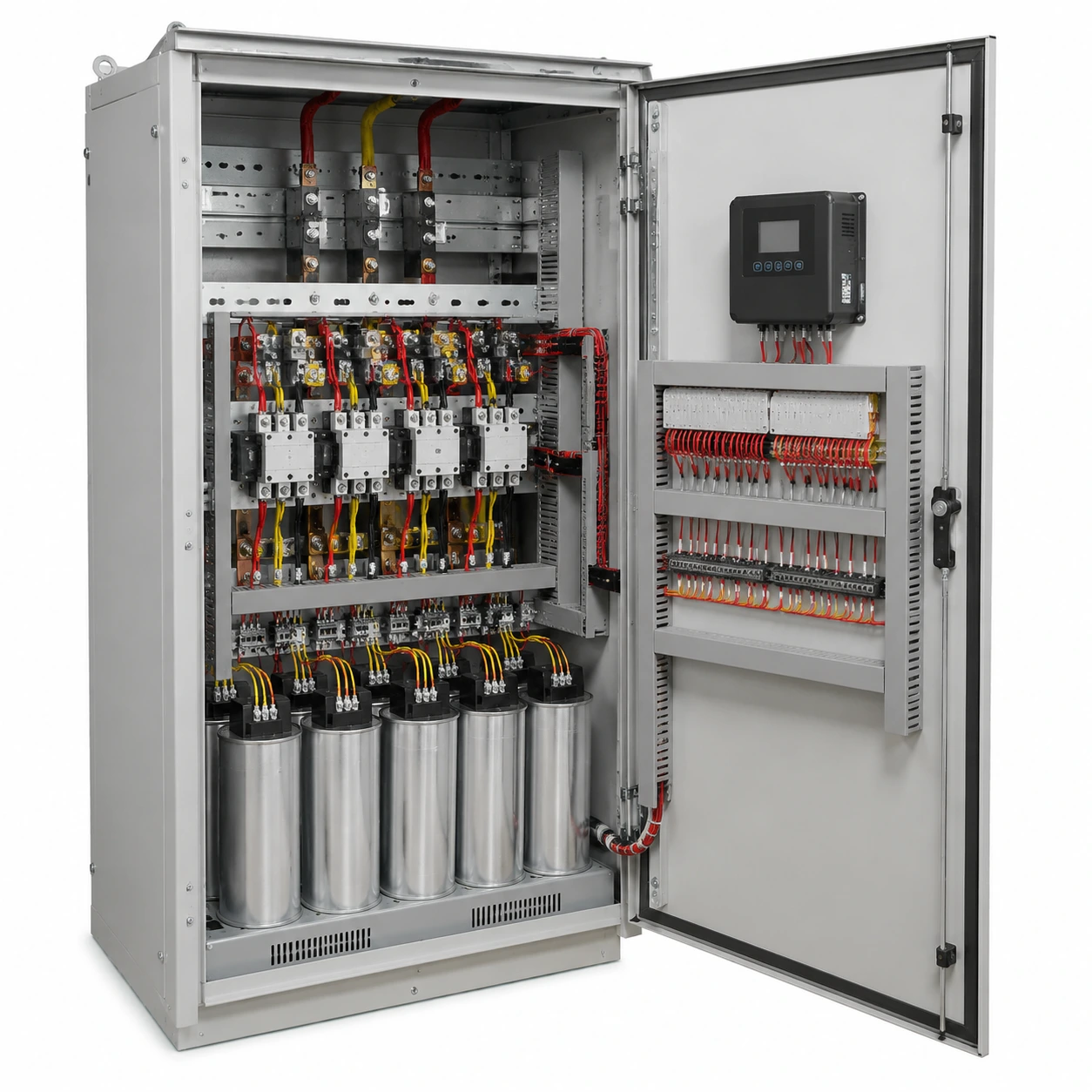

این تابلو برق یک مجموعه کامل است که شامل کلید اصلی، کنتاکتورها، فیوزهای حفاظتی، رله کنترل خودکار توان راکتیو (AGC) و بانک خازنی سه فاز میباشد. وظیفه اصلی آن اصلاح ضریب قدرت (Power Factor Correction – PFC) در شبکههای سه فاز با جریان نامی ۱۰۰ تا ۱۵۰ آمپر است. ضریب قدرت پایین (مثلاً ۰٫۷ یا کمتر) باعث افزایش جریان خط، گرم شدن کابلها، افت ولتاژ، کاهش راندمان ترانسفورماتورها و جریمه در قبض برق میشود. این تابلو با ورود اتوماتیک پلههای خازنی (معمولاً بین ۴ تا ۱۲ پله خازن ۱۵ تا ۵۰ کیلووار)، ضریب قدرت را به بالای ۰٫۹۵ میرساند و شبکه را بهینه میکند.
کاربردهای اصلی تابلو برق بانک خازنی سه فاز 100 تا 150آمپر
بر اساس تجربه نصب در پروژههای متعدد، این محصول برای مکانهای زیر بسیار مناسب است:
- کارگاههای صنعتی و تولیدی – جایی که دستگاههای تراش، فرز، پرس، پانچ، جوشکاری نقطهای و دریلهای ستونی به تعداد زیاد کار میکنند.
- مجتمعهای مسکونی بزرگ و برجها – با تأسیسات مرکزی شامل چیلر، پمپهای آب آبرسانی، فنکویلها، آسانسورهای پرترافیک و روشنایی حیاط.
- ساختمانهای تجاری و اداری – با سیستمهای تهویه مطبوع بزرگ، داکت اسپلیتها، یخچالهای صنعتی و UPSهای سه فاز.
- کشاورزی مدرن و گلخانههای بزرگ – با پمپهای سه فاز عمیق، سیستمهای آبیاری قطرهای، فنهای قوی و موتورهای الکتریکی متعدد.
- صنایع غذایی، بستهبندی و چوب – خطوط تولید با ماشینآلات القایی که ضریب قدرت پایینی دارند.
چرا باید از تابلو برق بانک خازنی سه فاز 100 تا 150آمپر استفاده کنید؟ (مزایا)
اگر هنوز مطمئن نیستید که این تابلو برای شما ضروری است یا نه، این مزایا را بخوانید:
- کاهش مستقیم قبض برق: شرکتهای برق برای ضریب قدرت کمتر از ۰٫۹ جریمه میزنند. این تابلو جریمه را حذف و گاهی پاداش هم دریافت میکند.
- افزایش ظرفیت مؤثر ترانسفورماتور – بدون افزایش مصرف، جریان راکتیو حذف میشود و ترانس شما میتواند بار مفید بیشتری بدهد.
- کاهش افت ولتاژ انتهای خط – موتورها بهتر روشن میشوند و دمای کاری آنها پایین میآید.
- حذف هزینه تعویض کابل و کلیدهای حرارتی – کاهش جریان کلی، از داغی و خرابی تجهیزات حفاظتی جلوگیری میکند.
- عملکرد کاملاً اتوماتیک – رله AGC ضریب قدرت را لحظه به لحظه پایش و پلههای خازن را بدون دخالت اپراتور وارد یا خارج میکند.
- افزایش عمر مفید موتورها و ترانسفورماتورها – حذف هارمونیکهای جریان (در صورت استفاده از خازنهای فیلتردار) و کاهش تنش حرارتی.
مشخصات فنی مهم تابلو برق بانک خازنی سه فاز 100 تا 150آمپر
یک تابلو برق بانک خازنی سه فاز ۱۰۰ تا ۱۵۰ آمپر استاندارد معمولاً دارای این مشخصات است:
- ولتاژ نامی: ۴۰۰/۶۹۰ ولت، ۵۰ هرتز، سه فاز بدون نول (سیستم سه فاز سه سیم یا چهار سیم)
- جریان نامی هر فاز: قابل تنظیم بین ۱۰۰ تا ۱۵۰ آمپر (بر اساس ترانسفورماتور جریان CT نصب شده)
- تعداد پله خازن: معمولاً ۴ تا ۱۲ پله (مثلاً پلههای ۱۵، ۱۵، ۳۰، ۳۰ کیلووار)
- قدرت کل بانک خازنی: از ۶۰ تا ۳۰۰ کیلووار بسته به نیاز
- درجه حفاظت تابلو (IP): حداقل IP40 برای داخل سالن، IP54 برای فضای نیمه باز
- استاندارد ساخت: مطابق IEC 61439 و IEC 60831 (خازنهای قدرت)
- جنس بدنه: ورق فولادی با ضخامت ۱٫۵ تا ۲ میلیمتر، رنگ الکترواستاتیک
حتماً پیش از خرید، این موارد را با مهندس برق خود چک کنید تا تابلو کاملاً متناسب با شبکه شما باشد.
نحوه نصب و نگهداری حرفهای
به عنوان مهندس برق، تأکید میکنم که نصب این تابلو فقط توسط برقکار صنعتی مجاز انجام شود. اما نکاتی که باید بدانید:
- تابلو را در محلی خشک، با تهویه مناسب، دمای بین ۰ تا ۴۰ درجه و دور از گرد و غبار فلزی نصب کنید.
- فاصله تابلو از دیوار پشتی و کناری حداقل ۳۰ سانتیمتر باشد برای گردش هوا و دسترسی تعمیرات.
- کابل تغذیه اصلی باید متناسب با جریان نامی (حداقل ۷۰ تا ۱۲۰ میلیمتر مربع مسی) انتخاب شود.
- حتماً از کلید هوایی یا فیوز تندکار در ورودی تابلو استفاده کنید تا از اتصال کوتاه داخلی خازنها محافظت کند.
برنامه سرویس و نگهداری دورهای
- هر ماه: نمایشگر رله AGC را چک کنید. ضریب قدرت نشان داده شده باید بین ۰٫۹۲ تا ۰٫۹۸ باشد. اگر کمتر است، پلهها را بررسی کنید.
- هر ۳ ماه: با باد خشک، داخل تابلو را تمیز کنید. خازنها را از نظر باد کردگی، نشت روغن یا تغییر رنگ بازبینی کنید.
- هر ۶ ماه: کلیه پیچ و مهرههای ترمینالها (بخصوص ورودی و خروجی کنتاکتورها) توسط برقکار سفت شود.
- هر سال: تست ظرفیت خازنها با دستگاه LC متر حرفهای. اگر ظرفیت بیش از ۱۰ درصد پایین آمده باشد، خازن باید تعویض شود.
- هر ۲ تا ۳ سال: تعویض پیشگیرانه خازنهای الکترولیتی داخل رله AGC (در صورت قابل سرویس بودن).
عیبیابی سریع مشکلات رایج
در ادامه یک جدول عیبیابی کاربردی برای شما آماده کردهام:
| مشاهده | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| ضریب قدرت نشان داده شده روی رله کمتر از ۰٫۸ است | پلههای خازنی وارد مدار نمیشوند / ترانسفورماتور جریان معیوب یا قطب برعکس بسته شده | حالت خودکار رله را چک کنید. جهت CT را با کلمپ متر بررسی کنید. |
| فیوزهای خازن مکرراً میسوزند | هارمونیک بالا در شبکه / خازن اتصال کوتاه داخلی دارد | شبکه را از نظر هارمونیک آنالیز کنید. خازن معیوب را تعویض کنید. |
| تابلو صدای غیرعادی (تق تق یا زوزه) دارد | کنتاکتور خازنی به هم میزند / رله AGC فرمان اشتباه میدهد | ولتاژ تغذیه رله را چک کنید. کنتاکتور فرسوده را تعویض کنید. |
| بدنه تابلو داغ میشود | هارمونیک جریان یا اتصال سست در ترمینالها | تمامی اتصالات را سفت کنید. اگر تکرار شد، آنالیز هارمونیک بگیرید. |
| قبض برق هنوز جریمه ضریب قدرت دارد | تنظیمات رله AGC اشتباه است / ترانس CT در فاز اشتباه نصب شده | مقدار هدف Cos φ را روی ۰٫۹۵ تنظیم کنید. جهت فاز CT را بررسی کنید. |
نکته مهم: هرگز بدون قطع برق اصلی و تخلیه خازنها (حداقل ۵ دقیقه صبر کنید) وارد تابلو نشوید. خازنهای قدرت حتی پس از قطع برق، شارژ کشنده دارند.
جمع بندی نهایی
تابلو برق بانک خازنی سه فاز ۱۰۰ تا ۱۵۰ آمپر یک تجهیز ضروری برای هر واحدی است که موتورهای سه فاز، ترانسفورماتور، کورههای القایی یا روشنایی صنعتی با چوک دارد. این تابلو با اصلاح ضریب قدرت، علاوه بر کاهش قابل توجه قبوض برق (معمولاً بین ۱۵ تا ۳۰ درصد)، راندمان شبکه را بالا میبرد و از خرابی زودرس تجهیزات جلوگیری میکند.
اگر جریان مصرفی شما در محدوده ۱۰۰ تا ۱۵۰ آمپر است، حتماً قبل از خرید، یک پایش ضریب قدرت به مدت یک هفته توسط برقکار انجام دهید تا دقیقاً بدانید چه مقدار خازن (کیلووار) و چند پله نیاز دارید. همچنین توجه کنید که در شبکههای دارای درایوهای فرکانس متغیر (VFD) یا UPS، باید از خازنهای ضد هارمونیک (Detuned) همراه با راکتور سری استفاده کنید در غیر این صورت خازنها به سرعت خراب میشوند.
سوالات متداول (FAQ)
آیا نصب بانک خازنی مصرف برق (وات) را کم میکند؟
خیر، خازن توان راکتیو (VAR) را جبران میکند نه توان اکتیو (وات). اما با کاهش جریان خط، تلفات مقاومتی کابلها و ترانسفورماتورها کاهش مییابد که به طور غیرمستقیم باعث صرفهجویی در توان اکتیو میشود. جریمه ضریب قدرت نیز حذف میشود که تأثیر مستقیم روی قبض دارد.
فرق تابلو بانک خازنی ۱۰۰ آمپر با ۱۵۰ آمپر در چیست؟
مهمترین تفاوت در سایز ترانسفورماتور جریان (CT)، کلید اصلی و قطع کنتاکتورها است. تابلو ۱۵۰ آمپر از قطعات با جریان بالاتر و کابلهای ضخیمتری استفاده میکند. همچنین توان خازن کل (کیلووار) معمولاً در مدل ۱۵۰ آمپر بالاتر است (تا ۳۰۰ کیلووار).
آیا میتوانم این تابلو را خودم نصب کنم؟
به هیچ عنوان. نصب نادرست باعث آتش سوزی، برق گرفتگی یا تخریب خازنها میشود. حتماً از یک تکنسین برق صنعتی دارای پروانه کمک بگیرید.
چگونه بفهمم تابلو به درستی کار میکند؟
رله AGC ضریب قدرت لحظهای را نمایش میدهد. اگر عدد بین ۰٫۹۲ تا ۰٫۹۸ بود و پلههای خازن متناسب با بار وارد و خارج میشدند، یعنی همه چیز درست است. همچنین جریان هر فاز با کلمپ متر باید پس از نصب خازنها کاهش یافته باشد.
اگر خازن خراب شود، آیا تابلو خطرناک میشود؟
خیر، تابلوهای استاندارد دارای فیوز تندکار مجزا برای هر پله خازن و رله حرارتی/الکترونیکی هستند. در صورت خرابی خازن (اتصال کوتاه)، فیوز میسوزد و آن پله از مدار خارج میشود. فقط باید سریعاً خازن معیوب تعویض شود تا سایر پلهها فشار اضافه نکشند.
