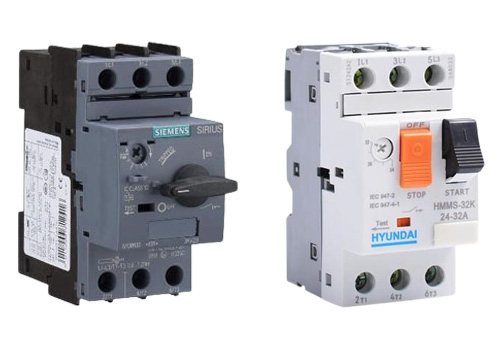

کلید های حفاظت موتوری MPCB چیست؟

مقدمه: نقش کلیدی کلیدهای MPCB در حفاظت از موتورهای صنعتی

در دنیای صنعت، موتورها جزء اصلی‌ترین اجزای سیستم‌های الکتریکی محسوب می‌شوند و حفاظت از آن‌ها امری ضروری است. کلیدهای حفاظت موتوری یا MPCB (Motor Protection Circuit Breaker) ابزارهایی هستند که به‌طور تخصصی برای محافظت از موتورها در برابر اتصال کوتاه، اضافه بار و شرایط غیرعادی طراحی شده‌اند. این مقاله به معرفی دقیق، ساختار و عملکرد این کلیدهای حفاظتی می‌پردازد و درک عمیقی از اهمیت آن‌ها در تابلو برق‌های صنعتی ارائه می‌دهد.

MPCB چیست و چه وظایفی دارد؟

تعریف و عملکرد کلی

کلید MPCB وسیله‌ای ترکیبی از کلید اتوماتیک و رله حفاظتی است که در مسیر تغذیه موتور قرار می‌گیرد. این کلیدها جریان عبوری از موتور را به دقت بررسی کرده و در صورت بروز هرگونه اضافه جریان یا اتصال کوتاه، مدار را قطع می‌کنند تا از آسیب جدی به سیم‌پیچ‌ها و تجهیزات جلوگیری شود.

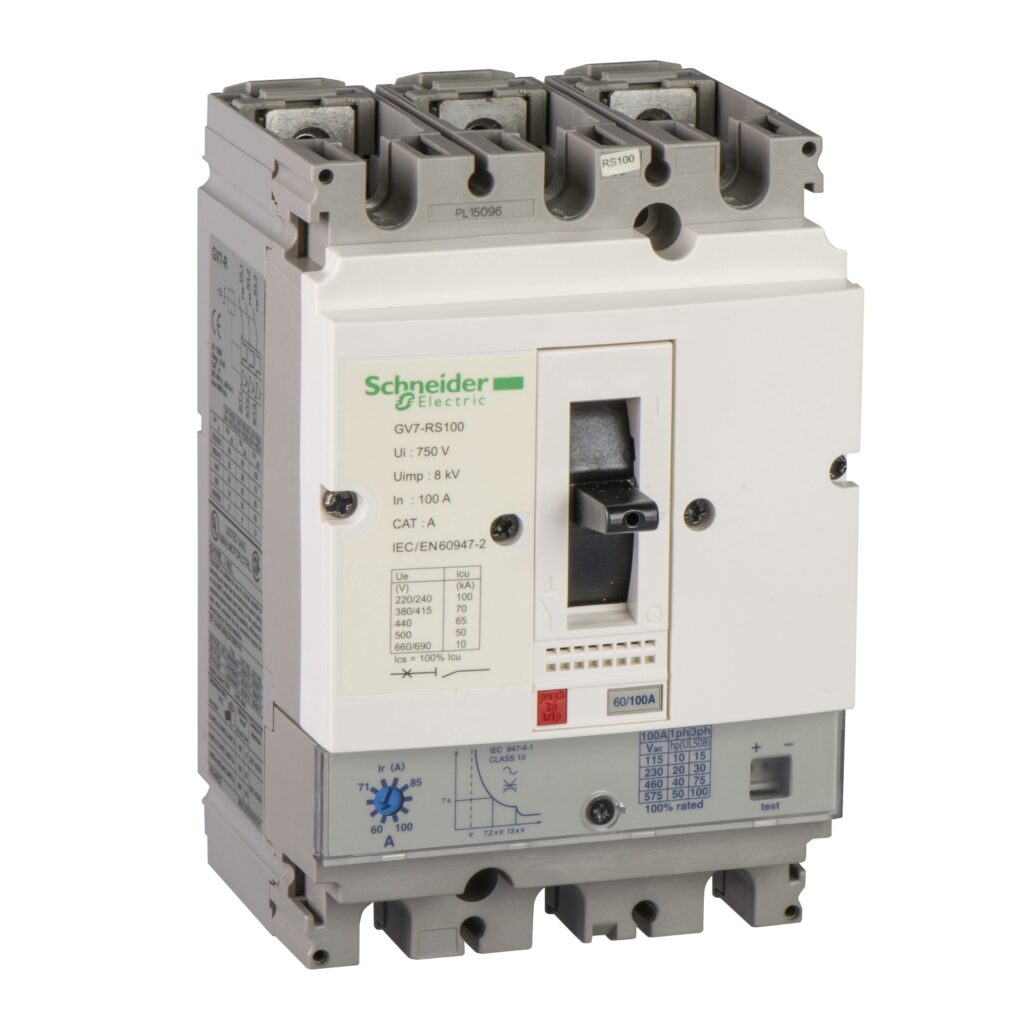

کلید های حفاظت موتوری MPCB چیست؟

مزایای استفاده از MPCB

• حفاظت هم‌زمان در برابر اتصال کوتاه و اضافه بار
• عدم نیاز به فیوز جداگانه
• طراحی فشرده و نصب آسان در تابلو برق‌ها
• قابلیت ریست دستی پس از قطع حفاظتی

تفاوت MPCB با MCB و بی‌متال

درحالی‌که MCB (کلید مینیاتوری) فقط از مدار در برابر اتصال کوتاه محافظت می‌کند و بی‌متال صرفاً برای اضافه بار به کار می‌رود، MPCB ترکیبی از هر دو عملکرد را دارد و به‌طور خاص برای حفاظت موتورها طراحی شده است.

اجزای کلیدی تشکیل‌دهنده کلید حفاظت موتوری

واحد مغناطیسی (برای اتصال کوتاه)

این قسمت از MPCB با سرعت بسیار بالا نسبت به جریان‌های زیاد ناشی از اتصال کوتاه واکنش نشان داده و مدار را در کسری از ثانیه قطع می‌کند تا از وقوع آتش‌سوزی یا آسیب به تجهیزات جلوگیری شود.

واحد حرارتی (برای اضافه بار)

در مواقعی که موتور تحت بار بیش از حد قرار گیرد، بخش حرارتی کلید با افزایش دما واکنش نشان می‌دهد. این مکانیزم بر اساس اصول انبساط حرارتی عمل کرده و باعث قطع مدار پس از زمان مشخصی می‌شود.

ترمینال‌های ورودی و خروجی با قابلیت اتصال به کنتاکتور

ترمینال‌های MPCB به‌گونه‌ای طراحی شده‌اند که اتصال آن با کنتاکتور یا رله آسان باشد و امکان استفاده در مدار فرمان فراهم شود.

رله کنترل بار چیست و چگونه عمل می‌کند؟

تعریف و ساختار داخلی

رله کنترل بار وسیله‌ای حفاظتی است که برای جلوگیری از آسیب دیدن موتورهای سه فاز به دلیل اضافه بار طراحی شده است. این رله دارای سه عدد CT (ترانس جریان) داخلی است که جریان عبوری از هر فاز را اندازه‌گیری می‌کند.



عملکرد حفاظتی در شرایط اضافه بار

هنگامی‌که جریان عبوری از هر یک از فازها از مقدار تنظیم‌شده تجاوز کند، رله با در نظر گرفتن یک تاخیر زمانی قابل تنظیم، فرمان قطع مدار را صادر می‌کند. این عملکرد باعث می‌شود که از آسیب دیدن موتور به‌واسطه جریان‌های لحظه‌ای و غیرمجاز جلوگیری شود.

مزایای استفاده از رله کنترل بار

• قابلیت تنظیم دقیق جریان مجاز و زمان تاخیر
• حفاظت هوشمند در برابر عدم تعادل بار
• افزایش عمر مفید موتورهای سه فاز
• جلوگیری از داغ شدن بیش‌ازحد سیم‌پیچ‌ها

رله کنترل فاز و نقش آن در حفاظت مدار

کنترل وضعیت فازهای ورودی

رله کنترل فاز به‌منظور بررسی سلامت فازهای شبکه طراحی شده است. این رله قبل از راه‌اندازی موتور، وضعیت فازها را از لحاظ جابجایی فاز، قطع فاز و عدم تقارن ولتاژ بررسی می‌کند.

نقش حیاتی در حفاظت از موتور

در صورتی که یکی از فازها قطع شده یا جابجا شده باشد، رله فرمان راه‌اندازی را صادر نمی‌کند و مدار فرمان را باز نگه می‌دارد. این امر موجب می‌شود تا از راه‌اندازی موتور در شرایط ناپایدار جلوگیری گردد.

مزایای استفاده از رله کنترل فاز

• جلوگیری از آسیب به موتور بر اثر چرخش معکوس
• حفاظت در برابر عدم تعادل ولتاژ بین فازها (Unbalance)
• تشخیص سریع قطع یا جابجایی فاز

بی‌متال یا رله حرارتی چیست؟

تعریف بی‌متال و نحوه عملکرد آن

بی‌متال یا رله حرارتی، وسیله‌ای است برای حفاظت موتور در برابر اضافه بار که بر پایه انبساط حرارتی طراحی شده است. درون این وسیله دو فلز با ضریب انبساط حرارتی متفاوت وجود دارد که با افزایش دما خم شده و مکانیزم قطع را فعال می‌کند.

تشخیص اضافه بار با استفاده از حرارت

زمانی‌که جریان بیش‌ازحد از مدار عبور کند، گرمای تولیدی باعث انبساط یکی از فلزها شده و پس از مدت‌زمان مشخصی، رله بی‌متال فعال شده و مدار را قطع می‌کند. این ویژگی به خصوص برای حفاظت از موتور در برابر گرم شدن تدریجی بسیار مؤثر است.

کاربردهای رایج بی‌متال در تابلو برق

• در مدار راه‌انداز موتورهای سه فاز و تک‌فاز
• همراه با کنتاکتور برای حفاظت از موتور
• دارای قابلیت تنظیم جریان اسمی و دکمه ریست دستی

تفاوت میان MPCB، بی‌متال و رله‌های حفاظتی

مقایسه عملکرد حفاظتی

در سیستم‌های حفاظتی موتور، MPCBها، بی‌متال‌ها و رله‌های حفاظتی هرکدام وظایف خاصی دارند. MPCB ترکیبی از دو عملکرد (حفاظت در برابر اتصال کوتاه و اضافه بار) است، در حالی که بی‌متال تنها اضافه بار را تشخیص می‌دهد و رله‌های کنترل فاز یا بار نیز هرکدام جنبه‌ای خاص از حفاظت را پوشش می‌دهند.

تفاوت در نصب و نگهداری

• MPCB نیاز به فضای کمتر و نصب سریع‌تر دارد
• بی‌متال نیاز به تنظیم دستی جریان اسمی دارد
• رله‌های کنترلی معمولاً به همراه تجهیزات جانبی مانند CT استفاده می‌شوند

جمع‌بندی تطبیقی

در حالی که MPCB به‌عنوان یک حفاظت جامع برای موتور در تابلوهای برق صنعتی شناخته می‌شود، برای حفاظت کامل ممکن است در کنار آن از رله‌های کنترل بار و فاز نیز استفاده شود.

تابلو برق صنعتی و نقش MPCB در عملکرد بهینه آن

چرا حفاظت صحیح در تابلو برق مهم است؟

تابلو برق صنعتی مرکز کنترل اصلی برای راه‌اندازی و مدیریت تجهیزات الکتریکی است. در صورت عدم وجود حفاظت مناسب، تجهیزات حیاتی ممکن است دچار آسیب دائمی شوند یا باعث توقف در تولید شوند.

نقش MPCB در راه‌اندازی امن تجهیزات

نصب MPCB در مدار تغذیه موتورها به شما امکان می‌دهد تا راه‌اندازی ایمن، کنترل دقیق‌تر جریان و حفاظت چندلایه را فراهم کنید. همچنین در صورت وقوع خطا، با قطع سریع مدار از گسترش آسیب جلوگیری می‌شود.

مزایای اقتصادی استفاده از MPCB

• کاهش هزینه‌های تعمیرات ناشی از آسیب موتورها
• افزایش طول عمر مفید تجهیزات الکتریکی
• صرفه‌جویی در فضا و زمان نصب نسبت به سیستم‌های سنتی

معرفی تابلو برق‌های PLC و اهمیت حفاظت موتوری در آن‌ها

تابلو برق PLC چیست؟

تابلو PLC (Programmable Logic Controller) نوعی تابلو برق هوشمند است که برای کنترل پروسه‌های صنعتی به‌کار می‌رود. این تابلوها می‌توانند عملیات پیچیده صنعتی را به‌صورت خودکار و دقیق اجرا کنند.

ضرورت حفاظت موتوری در تابلوهای PLC

با توجه به پیچیدگی و حساسیت تجهیزات کنترل‌شده توسط PLC، استفاده از MPCB در این تابلوها امری حیاتی است. چرا که در صورت بروز خطا، ممکن است کل فرآیند متوقف شود یا خسارت سنگینی به تجهیزات وارد گردد.

انتخاب MPCB مناسب برای تابلو PLC

• توجه به جریان نامی موتور و تطابق با MPCB
• استفاده از مدل‌هایی با قابلیت تنظیم دقیق و عملکرد سریع
• در نظر گرفتن فضای محدود در تابلو PLC

نحوه انتخاب و تنظیم MPCB مناسب برای هر موتور

انتخاب بر اساس جریان نامی موتور

برای انتخاب صحیح MPCB باید ابتدا به جریان نامی موتور توجه کرد. جریان نامی روی پلاک موتور درج شده است و باید MPCB را به‌گونه‌ای انتخاب کرد که در بازه تنظیمی آن قرار گیرد.

تنظیم دقیق بخش حرارتی و مغناطیسی

در مرحله بعد، بخش حرارتی برای تشخیص اضافه بار و بخش مغناطیسی برای قطع اتصال کوتاه باید تنظیم شوند. بسیاری از MPCBها دارای پیچ تنظیم هستند که بر اساس داده‌های موتور، قابل تنظیم می‌باشند.

جایگاه نصب در مدار

MPCB باید قبل از کنتاکتور در مدار قرار گیرد تا حفاظت کامل از موتور قبل از هرگونه فرمان راه‌اندازی فراهم شود. اتصال اصولی نیز تأثیر مستقیم بر عملکرد آن دارد.

نکات نصب و نگهداری MPCB در تابلو برق صنعتی

نکات نصب

• نصب در محیط خشک و بدون گردوغبار
• اطمینان از سفت بودن پیچ‌ها و ترمینال‌ها
• عدم عبور جریان بیشتر از جریان نامی به مدت طولانی

بازرسی و نگهداری دوره‌ای

مانند هر تجهیزات الکتریکی دیگر، MPCB نیز باید در فواصل زمانی مشخص بررسی شود. تست عملکرد حرارتی و مغناطیسی به‌صورت دستی یا با تجهیزات تست توصیه می‌شود.

نکات ایمنی در زمان ریست و تنظیم مجدد

قبل از هرگونه ریست، باید علت عملکرد حفاظتی مشخص و رفع شده باشد. در غیر این صورت ریست مجدد می‌تواند آسیب شدیدتری به موتور وارد کند.

جمع‌بندی: چرا MPCB انتخابی هوشمندانه برای حفاظت موتورهاست؟

کلیدهای حفاظت موتوری MPCB با عملکرد ترکیبی، نصب ساده، و حفاظت مطمئن، به‌عنوان یک راهکار جامع در صنایع مدرن شناخته می‌شوند. با حذف نیاز به بی‌متال و فیوز جداگانه، این تجهیزات نه‌تنها هزینه نصب را کاهش می‌دهند، بلکه باعث افزایش بهره‌وری، ایمنی و عمر تجهیزات می‌شوند.

در کنار این ابزار، استفاده از رله‌های کنترل فاز و بار نیز مکمل مناسبی برای اطمینان بیشتر از سلامت و ایمنی موتور خواهد بود. انتخاب و نصب صحیح MPCB با تنظیم دقیق، آینده‌ای بدون دغدغه برای سیستم‌های موتور محور صنعتی شما رقم خواهد زد.

سؤالات متداول درباره کلید حفاظت موتوری MPCB

1. تفاوت اصلی بین MPCB و بی‌متال چیست؟

MPCB هم از اتصال کوتاه و هم از اضافه بار محافظت می‌کند، در حالی‌که بی‌متال فقط برای حفاظت در برابر اضافه بار کاربرد دارد.

2. آیا MPCB نیاز به فیوز جداگانه دارد؟

خیر، MPCB به‌گونه‌ای طراحی شده که نیاز به فیوز حذف شده و خود به تنهایی مدار را در برابر خطاهای الکتریکی محافظت می‌کند.

3. آیا می‌توان از MPCB برای تمامی موتورها استفاده کرد؟

بله، اما باید جریان نامی و مشخصات فنی موتور با مشخصات MPCB انتخاب‌شده مطابقت داشته باشد.

4. MPCB بهتر است قبل یا بعد از کنتاکتور نصب شود؟

MPCB باید قبل از کنتاکتور نصب شود تا در صورت وجود خطا، مدار را قبل از صدور فرمان قطع کند.

5. در کنار MPCB، استفاده از چه تجهیزات حفاظتی دیگری پیشنهاد می‌شود؟

استفاده از رله کنترل فاز، رله کنترل بار و بی‌متال به عنوان سیستم مکمل برای حفاظت چندلایه بسیار پیشنهاد می‌شود.
