تابلو برق چیست؟

«تابلو برق» (Electrical Enclosure) مجموعه‌ای از تجهیزات قطع و وصل، فرمان، سنجش، حفاظت و پایش است که به هم متصل می‌شوند و در محفظه‌ای قرار می‌گیرند. تابلو با هدف کنترل و همچنین توزیع انرژی الکتریکی به کار می‌رود.

استفاده از تابلو برق امکان کنترل و حفاظت مطمئن‌تری را فراهم می‌کند، هزینه سیستم را کاهش می‌دهد، تعمیر و نگهداری آن ساده‌تر است و ایمنی افراد را در برابر اتفاقاتی چون برق‌گرفتگی بالاتر می‌برد.

انواع تابلو برق

برای تقسیم بندی تابلو برق صنعتی باید به دسته بندی‌های گوناگونی توجه نماییم. در حالت کلی تابلو از منظرهای مختلفی تقسیم بندی می‌شود که در این بخش با آن‌ها آشنا خواهیم شد.

Electrical panel

Electrical panel

انواع تابلو برق از نظر ساختار

تابلو برق‌ها ساختارهای متفاوت و گوناگونی دارند که می‌توان آن‌ها را از این نظر دسته بندی نمود:

  • تابلو برق Metal Enclosed: این نوع از تابلو  دارای یک محفظه فلزی است که تمامی تجهیزات تابلو شامل کليدها، ترانس‌هاي جريان و ولتاژ، لوازم اندازه گيري، شينه‌ها و … داخل آن قرار می‌گیرد.
  • تابلو برق Metal Clad: این نوع از تابلو، زیر مجموعه تابلو  Metal Enclosedقرار می‌گیرد. ساختار این نوع از تابلو  به این صورت است که دارای محفظه‌های مختلف به صورت جداگانه است و قطعات مختلف جدا از هم قرار می‌گیرند. این کار به این دلیل انجام می‌شود که در صورت ایجاد خطا در یکی از قطعات و محفظه‌ها، سایر قطعات دچار آسیب نشوند.
  • تابلو برق Compartment Type: این نوع از تابلو  نیز زیر مجموعه تابلو  Metal Enclosed قرار می‌گیرد. ساختار این نوع، مخالف مدل قبلی است و به این صورت است که در آن‌ها محفظه‌های قطعات به یکدیگر متصل هستند و از هم جدا ساخته نمی‌شوند.
  • تابلو برق کشویی یا Withdrawable: این تابلو  از ایمنی بیشتری و همچنین سرویس راحت‌تری برخوردار است. به همین دلیل است که از تابلو برق کشویی جهت کنترل موتورها استفاده می‌شود.
  • تابلو برق رک (Rack): این تابلو  صنعتی به صورت قفسه ساخته می‌شود و انواع محفظه‌های کنترل، مخابراتی، اندازه گیری و الکترونیکی بر روی تابلو رک قرار می‌گیرد.
  • تابلو برق Swing: تابلو برق Swing تقریبا مانند مدل رک می‌باشد و به همین دلیل آن را از نوع رک می‌دانند. این نوع از تابلو برق دارای درب شیشه‌ای متحرک می‌باشد که دلیل قیمت بالای آن است. در تابلو  Swing می‌توان پشت تمامی تجهیزات را مشاهده نمود
Electrical panel

Electrical panel

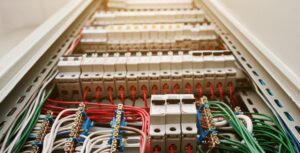

مهم‌ترین اجزای تابلو برق

اجزای تابلو را به طور خلاصه می‌توان در موارد زیر بیان کرد:

  • بدنه تابلو
  • کلیدها
  • شینه و هادی‌ها
  • تجهیزات اندازه‌گیری
  • تجهیزات حفاظتی
  • سیستم زمین (ارتینگ)
  • سیستم اینترلاک
  • مقره

بدنه تابلو برق

تجهیزات مختلف تابلو  در داخل یا روی بدنه تابلو نصب می‌شوند و بدنه تابلو علاوه بر محلی برای استقرار تجهیزات، از آن‌ها در برابر ضربات، گرد و غبار، شرایط آب‌وهوایی محافظت می‌کند.

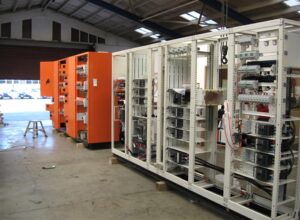

انواع تابلو برق از نظر ولتاژ

تابلو برق صنعتی از نظر ولتاژ به سه دسته اصلی تقسیم می‌شوند:

  1. تابلو برق ولتاژ پایین یا LV
  2. تابلو برق ولتاژ متوسط یا MV
  3. تابلو برق ولتاژ قوی یا

یکی از مواردی که باید در بدنه تابلو تعبیه شود، دریچه‌ای برای گردش هوای تابلو است. تعبیه این دریچه در تابلوهای فشار متوسط معمول‌تر است و در سقف آن‌ها تعبیه می‌شود.

مورد دیگر که درباره بدنه تابلو  باید به آن اشاره کرد، درجه حفاظت یا آی‌پی (IP) است. با توجه به محل نصب، الزاماتی برای حفاظت در برابر گرد و غبار و آب وجود دارد که در ساخت بدنه تابلو باید آن‌ها را در نظر گرفت.

درجه حفاظت به اختصار IP نامیده می‌شود و از حروف IP و یک عدد دو رقمی تشکیل می‌شود. طبق استاندارد CEI 6529، آی‌پیِ یک محصول الکتریکی یا الکترونیکی، درجه حفاظت آن را در برابر ذرات جامد و مایع نشان می‌دهد. آی‌پی به صورت IPXY نمایش داده می‌شود.

Electrical panel

Electrical panel

معیارهای اصلی خرید تابلو

این معیارها عبارتند از:

  • مدل تابلو برق که می تواند شامل مدل های ایستاده، دیواری، روکار، توکار، جعبه ای، رک و غیره باشد.
  • حداکثر مقدار ولتاژ و جریان مورد نظر تابلو  را انتخاب کنید.
  • جنس تابلو  را انتخاب کنید که می توانید از بین مدل های فلزی، استیل، آلومینیومی، پلاستیکی و غیره باشد.
  • مکان نصب تابلو بر اساس درونی یا بیرونی را تعیین کنید.
  • استاندارهای مورد استفاده برای محافظت از دستگاه را بررسی کنید.
  • وجود یا عدم وجود ویژگی های مختلف مثل ضد آب و ضد گرد و خاک را بررسی کنید.
  • ثابت یا کشویی بودن ساختار دستگاه را چک کنید.
  • امکان توسعه و تطبیق پذیری دستگاه با امکانات جدید را چک کنید.
  • به برند تولید کننده تابلو دقت کنید.
Electrical panel

Electrical panel

حرارت درنقاطی از تابلو برق:

یکی از مشکلات رایج در تابلوهای برق مشکل گرم شدن کابل ها و اتصالات کابل ها،شینه ها ، ترمینال های ورودی و خروجی و یا ترمینال های تجهیزات تابلوهای برق می باشد.اول از همه اینکه روش تشخیص این گرما به این صورت است که یا به صورت حس کردن حرارت آن  را تشخیص دهیم که کار معقولی نیست زیرا خطر برق گرفتی وجود دارد و دومین راه این است که از وسیله ای با نام thermal imager استفاده کنیماما اینکه دلیل به وجود آمدن این حرارت یا اختلاف حرارتی چیست مواردی مختلفی را می توان در نظر گرفت

مشکلات اولیه ای مانند :

۱– اکسید شدن ترمینالهای تجهیزات تابلوهای برق
۲– اکسید شدن کابلشوها و وایرشوها
۳– شل شدن اتصالات مربوط به کابلشوها یا وایر شوها
۴– شل شدن اتصال دو شینه به یکدیگر

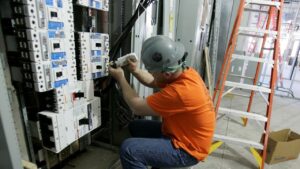

وظیفه تابلو برق های فشار ضعیف :

یک تابلو فشار ضعیف با تجهیزات یک تابلو فشار قوی یا متوسط یکسان نیست. از طرف دیگر فعالیت تمام اجزای یک تابلو  به همدیگر وابسته است یعنی اگر یک جزء به درستی کار نکند کل کار تابلو دچار مشکل می شود. تابلو  با ولتاژ حداکثر یک کیلو ولت در دسته تابلو  فشار ضعیف قرار می گیرند.  مهمترین وظیفه تابلو  محافظت از تجهیزات الکتریکی، مدارها و اتصالات می باشد. این تابلو  از تجهیزات الکتریکی در برابر افزایش جریان و اتصالی برق است.

وقتی که در یک از قسمت های سیستم برق خطایی ایجاد شود ( مانند اتصالی )

 تابلوهای برق

تابلوهای برق

تابلو برق صنعتی

برای خرید یک تابلو می بایستی به نکات زیر که بسیار حائز اهمیت در امر خرید هستند توجه نمود

تا بتوان بر حسب نیاز بهترین نوع تابلو  صنعتی را برای مجموعه خود تهیه کرد .

  1. ابعاد تابلو
  2. جنس تابلو
  3. مکان مورد استفاده
  4. ضخامت ورق استفاده شده در تابلو صنعتی
  5. نوع تابلو
  6. نوع رنگ و ضخامت ان در تابلو
  7. مکان ورود و خروج کابل ها

1- ابعاد تابلو برق صنعتی:

پس از طراحی و ایجاد نقشه های اجرایی در قسمت برق، طراحان صنعتی با توجه به در اختیار داشتن انواع مختلف نرم افزارهای موجود

در بازار مانند اتوکد، کتیا، سالید ورکس و… اقدام به کشیدن اندازه های قطعات بر روی پانل تابلو  صنعتی می نمایید

۲- جنس تابلو برق صنعتی:

با توجه به این که تابلو انتخاب شده از طرف ما، با ابعاد مشخص شده از قبل،

قرار است که در چه نوع محیطی از نظر اب و هوا و مواد شیمیایی قرار بگیرد اقدام به انتخاب نوع تابلو صنعتی می نماییم

که می توان به طور کلی انها را به انواع تابلوهای پلاستیکی، تابلوهای فلزی، تابلوهای استیل تقسیم بندی نمود.

۳- مکان مورد استفاده :

با توجه به نوع مکان مورد استفاده ما که می توان ان را به انواع محیط های مانند داخل سالن تولید

محیط های باز و محیط های اسیدی تقسیم بندی نمود ،

می توان از انواع پلاستیکی در محیط های بسته ، از فلزی در محیط های باز و از استیل

در محیط های اسیدی استفاده نمود .

۴- ضخامت ورق استفاده شده در تابلو برق صنعتی:

تولید کنندگان در بازار جهت اینکه تابلو را با قیمت های پایین و مناسب تری به دست مصرف کننده برسد

اقدام به ساخت تابلو با ضخامت های مختلف از ورق فلزی می کنند که این ضخامت ها از ورق با ضخامت ۰٫۹ میلیمتر تا ۲٫۵ میلیمتر متفاوت می باشد

در مکانهای معمولی از ورق های با استاندارد ۱٫۵ میلیمتر استفاده می شود و برای مکانهای مانند شهرهای شمالی ایران

که دارای رطوبت بسیار زیادی است از ورق های با استاندارد ۲ میلیمتر استفاده می شود .

۵- نوع تابلو برق:

تابلوها دارای انواع مختلفی به لحاظ ساختار می باشند که به طور کلی به دسته های زیر تقسیم بندی شده :

  • توزیع : جهت تقسیم بندی انشعابات برق از فیدر بزرگتر به فیدر های کوچکتر
  • کنترل PLC : جهت جمع اوری مقادیر زیادی از اطلاعات از مجموعه ما و تجزیه وتحلیل انها و در نهایت اجرای دستورات ما مناسب برای خطوط تولید
  • بانک خازن : جهت اصلاح ضریب قدرت توان شبکه که در اثر استفاده از بارهای سلفی مانند موتورها در شبکه مصرفی ما ایجاد می گردد.
  • تابلو برق MCC  : جهت کنترل فرایند کاری موتورها در مجموعه تولید ما از این نوع تابلو صنعتی استفاده می گردد .Distribution board

۶- نوع رنگ و ضخامت ان در تابلو صنعتی:

در ساخت تابلو صنعتی از انواع مختلفی از رنگ ها مانند رنگ های روغنی و پودری استفاده می گردد

که در این راستا اکثر تابلو سازان از نوع دوم یعنی رنگ های الکترواستاتیک یا همان رنگ پوردی به جهت یکنواخت بودن رنگ

در فرایند تولید و همچنین مقاوم بودن ان در برابر عوامل محیطی استفاده می کنند .

۷- مکان ورود و خروج کابل ها :

معمولا در صنایع در زیر تابلو مکانی را برای ورود و یا خروج کابل در نظر میگرند که دارای ارتفاعی از حدود ۷۰ سانت به بالا می باشد



قیمت تابلو برق صنعتی

تابلو صنعتی جزو تابلو  است که در جنس های فلزی و پلاستیکی ساخته می شود.

از تابلوهای برق صنعتی برای محافظت از تجهیزات برقی و سیم کشی های مختلف ساختمان استفاده می کنند.

قیمت تابلو صنعتی بر اساس مسائل مختلف ممکن است متفاوت باشد به همین دلیل در زمان خرید به این مسائل توجه کرده و آن ها در نظر داشته باشید.
