تابلو برق:

تابلو برق یک محفظه برای نصب و سیم بندی تجهیزات الکتریکی یا الکترونیکی است که کلیدها و قطعات کنترلی و حفاظتی و لوازم نمایشگر (ولتاژ، جریان، فرکانس، توان، کسینوس فی و …) روی آن نصب می‌شوند. همچنین تابلوهای برق جهت جلوگیری از وارد شدن شوک الکتریکی به کاربرانِ تجهیزات و حفاظت تجهیزات در برابر عوامل محیطی استفاده می‌شوند.
انواع تابلوها
تابلوهای برق از نظر ولتاژ به دو دسته LV و MV تقسیم می‌شوند. تابلوهای LV در سطح زیر ۱۰۰۰ ولت و تابلوهای MV از ۱۰۰۰ تا ۳۶۰۰۰ ولت ساخته می‌شوند.
انواع تابلو برق از لحاظ نوع محفظه و طراحی



1- تابلو برق های Metal Enclosed:

این نوع تابلو برق ها دارای محفظه تمام بسته ای است که همه قطعات و تجهیزات در داخل آن قرار می گیرند .که خود به دو نوع تقسیم می شود.

تابلو برق های Metal Clad:
داخل این نوع تابلو ها بخش بندی شده است مزیت این نوع تابلو این است که اگر قطعات یکی از بخش ها آسیب ببیند آسیب به دیگر بخش ها منتقل نمی شود .به فرض اگر یکی از قطعات به دلایل مختلف منفجر شود قطعات دیگر سالم می مانند.بخش بندی این نوع تابلو برق به این صورت است 1-بخش باسبار 2-بخش سر کابل 3-بخش تجهیزات کنترل و اندازه گیری (LV) 4- محفظه کلید

تابلو برق های Compartment Type:
این نوع تابلو برق ها تابلو های معمولی هستند که که در آن ها بخش بندی وجود ندارد و تمام قطعات در یک محفظه بسته قرار می گیرد.

2-تابلو های کشویی (Withdrawable):

این نوع تابلو ها به صورت کشویی می باشند و عموما برای کنترل موتور ها ((Motor Control Center(MCC) می باشند. این نوع تابلو ها دارای سرویس راحت تر و ایمنی بیشتری هستند.
3-تابلو برق های (Rack):
تابلو هایی هستند که حالت قفسه قفسه دارند و محفظه های اندازه گیری-الکترونیکی-کنترل ومخابراتی و… روی آنها نصب می شود.

تابلوهای Swing :نوعی از تابلوهای Rack هستند که دارای در متحرک می باشد و مزیت ان این است که پشت تجهیزات آن قابل رویت است و دسترسی به پشت تجهیزات فراهم است این مدل بسیار گران است و درب آن هم شیشه ای است.

انواع تابلوها از لحاظ مکان نصب:
داخلی (Indoor) :
تابلو های داخلی همچون که از نام آن نیز پیداست جهت نصب در فضای های سرپوشیده همچون کارگاه و یا سوله و… استفاده می شود.

فضای باز (Outdoor) :
نوع ساخت این تابلو ها به گونه ای است که می توانند در فضای باز قرار گیرند.

انواع تابلوها از لحاظ نحوه نصب:
(self standing ) تابلو های ایستاده : این نوع تابلو به صورت ایستاده نصب می شود.
(wall mounted) تابلو های دیواری : تابلو های دیواری بر روی دیوار نصب می شوند و در نو نوع تو کار و رو کار می باشند.

انواع تابلو ها از لحاظ سطح ولتاژ :

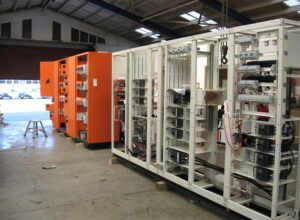

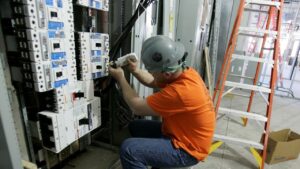

تابلوهای فشار ضعیف(low voltage-LV):
تابلو هایی هستند که ولتاژ آن زیر 1000 ولت است.

تابلوهای فشار متوسط (main voltage-MV):
این نوع تابلو ها دارای ولتاژ 1000 تا 36000 ولت می باشند.
