تابلو برق توکار ۴۰*۵۰ عمق ۱۲ چیست و چه مشخصاتی دارد؟

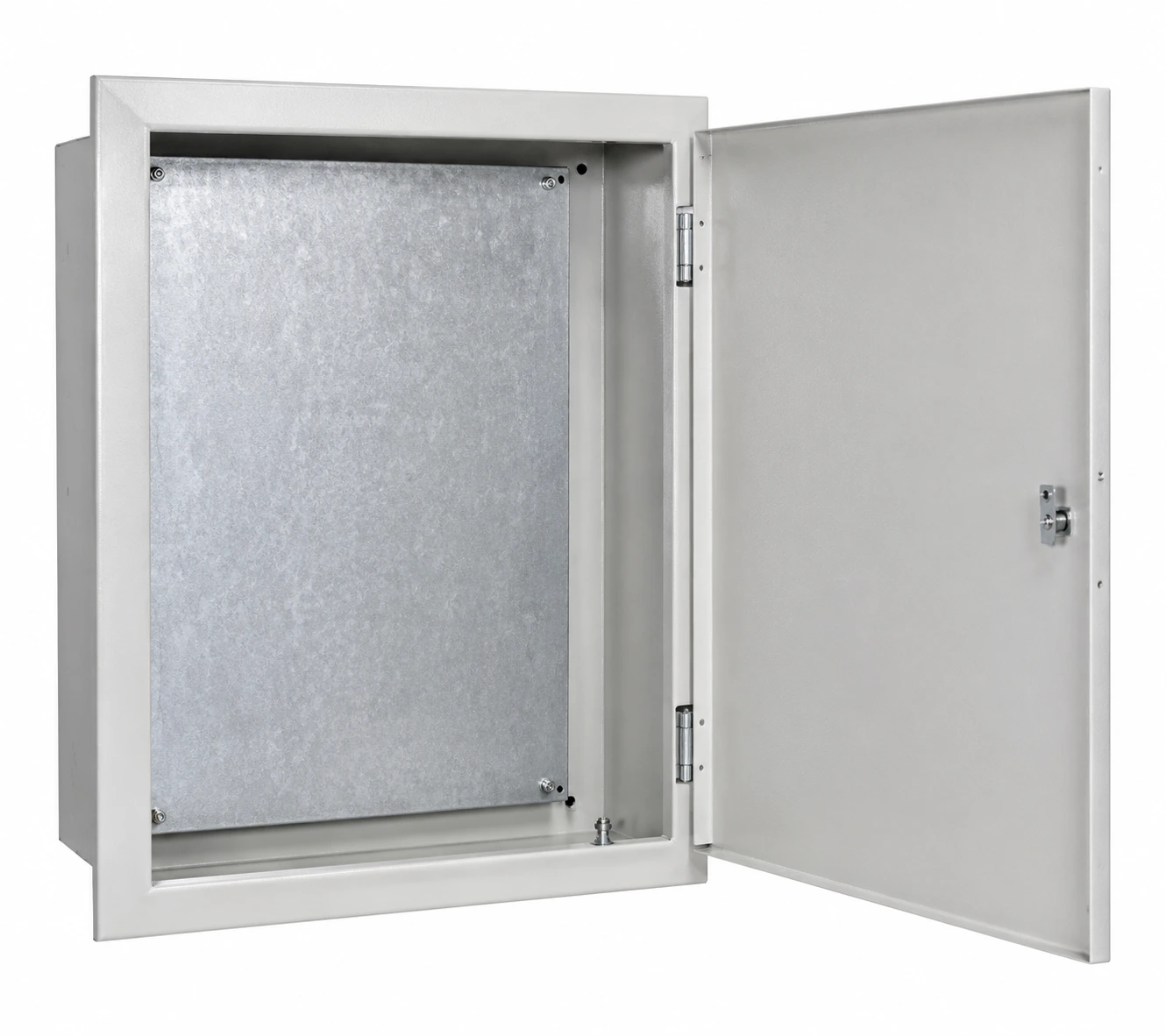

تابلو برق توکار ۴۰*۵۰ به تابلوهایی گفته میشود که داخل دیوار نصب میگردند. ابعاد دقیق این محصول شامل عرض ۴۰۰ میلیمتر، ارتفاع ۵۰۰ میلیمتر و عمق ۱۲۰ میلیمتر است. برخلاف ابعاد متداول ۵۰*۴۰ که پهنتر است (عرض بیشتر از ارتفاع)، این ابعاد به صورت عمودی کشیدهتر طراحی شده و برای مکانهایی که عرض دیوار محدود است اما ارتفاع کافی وجود دارد، بسیار مناسب میباشد.
عمق ۱۲ سانتیمتری این تابلو یکی از نقاط قوت اصلی آن محسوب میشود، زیرا در دیوارهای رایج ساختمانی ایران با ضخامت ۱۵ تا ۲۰ سانتیمتر (بلوک سفالی، بلوک سیمانی یا آجر) به راحتی جای میگیرد و فضای پشت آن برای سیمکشی و لولههای ورودی کافی باقی میماند.
مشخصات فنی استاندارد تابلو برق توکار ۴۰*۵۰ عمق ۱۲
- ابعاد دقیق بدنه: عرض ۴۰۰ × ارتفاع ۵۰۰ × عمق ۱۲۰ میلیمتر
- ابعاد قاب تزئینی (رینگ): معمولاً ۴۳۰ × ۵۳۰ میلیمتر
- جنس بدنه: ورق فولادی سرد نورد شده (Cold Rolled) با ضخامت ۱ تا ۱٫۲ میلیمتر
- ضخامت درب و قاب: حداقل ۱٫۲ تا ۱٫۵ میلیمتر برای جلوگیری از تغییر شکل
- پوشش رنگ: الکترواستاتیک پودری کورهای با ضخامت حداقل ۶۰ میکرون (رنگ استاندارد RAL 7035 طوسی روشن یا RAL 9010 سفید)
- درجه حفاظت (IP): IP40 مناسب برای فضاهای داخلی خشک و بدون گرد و غبار زیاد
- ریل داخلی: یک یا دو ریل DIN ۳۵ میلیمتری (به صورت افقی یا عمودی)
- شینهها (باسبار): شامل شین فاز، شین نول و شین ارت از جنس مس با سطح مقطع ۱۶ تا ۲۵ میلیمتر مربع
- درب: یک تکه یا دو تکه با قفل استاندارد و دستگیره توکار
- لولاها: لولای فلزی مقاوم با قابلیت تنظیم در سه جهت
- استاندارد ساخت: منطبق با IEC 61439-1 و IEC 60439
کاربردهای اصلی تابلو برق توکار ۴۰*۵۰ عمق ۱۲
بر اساس سالها تجربه نصب در پروژههای متعدد، این تابلو برق توکار با ابعاد ۴۰*۵۰ برای مکانهای زیر بسیار مناسب است:
- تابلو اصلی آپارتمانهای کوچک و متوسط (۶۰ تا ۱۰۰ متر) – برای نصب کلیدهای مینیاتوری، محافظ جان و کلیدهای روشنایی
- تابلو فرعی مجتمعهای مسکونی – هنگامی که عرض دیوار برای نصب تابلو ۵۰*۴۰ محدود است
- راهروهای باریک ساختمان – ابعاد عمودی این تابلو در راهروهای تنگ بسیار کاربردی است
- مغازههای کوچک و کیوسکها – مدیریت روشنایی و تجهیزات فروشگاهی در فضای محدود
- دفاتر کار کوچک و مطبها – با ظرفیت مناسب برای تجهیزات اداری
- ویلاهای کوچک و خانههای باغی – ابعاد عمودی برای نصب در کنار درب ورودی ایدهآل است
- ساختمانهای با دیوارهای باریک – جایی که عرض دیوار اجازه نصب تابلوهای پهن را نمیدهد
ابعاد ۴۰*۵۰ عمق ۱۲ چه مزایایی دارد؟
این ابعاد خاص در مقایسه با سایر سایزهای موجود در بازار مزایای منحصر به فردی دارد:
- طراحی عمودی و صرفهجویی در عرض: عرض ۴۰ سانتیمتر نسبت به ابعاد ۵۰*۴۰ که عرض ۵۰ دارد، برای دیوارهای باریک بسیار مناسب است. این ویژگی در راهروهای تنگ یا کنار دربهای باریک حیاتی است.
- ارتفاع ۵۰ سانتی برای استفادۀ بهتر از فضای عمودی: برخلاف تابلوهای کوتاهتر، این ارتفاع به شما اجازه میدهد دو ردیف تجهیزات روی هم نصب کنید.
- عمق ۱۲ سانتیمتری مناسب دیوارهای داخلی: در دیوارهای ۱۵ سانتیمتری (که در بسیاری از آپارتمانهای مدرن رایج است) به راحتی نصب میشود.
- ظرفیت مناسب برای ۱۰ تا ۱۸ تیغه مینیاتوری: با دو ردیف ریل DIN میتوانید اکثر مدارهای یک واحد مسکونی متوسط را پوشش دهید.
- هماهنگی با معماری داخلی: شکل عمودی تابلو با بسیاری از دکوراسیونهای مدرن که خطوط عمودی دارند، هماهنگ است.
- قیمت اقتصادیتر نسبت به سایزهای بزرگ: مواد اولیه کمتر، قیمت نهایی مناسبتری را به همراه دارد.
- قابلیت سفارشیسازی: بسیاری از تولیدکنندگان این سایز را با درب شیشهای، قفل پیشرفته و رنگهای خاص عرضه میکنند.
مقایسه با سایر سایزهای رایج تابلو برق توکار
برای انتخاب بهتر، تابلو برق توکار ۴۰*۵۰ عمق ۱۲ را با سایر سایزها مقایسه میکنم:
- نسبت به سایز ۵۰*۴۰ (پهن): تفاوت اصلی در جهت ابعاد است. ۵۰*۴۰ عرض ۵۰ و ارتفاع ۴۰ دارد (پهن اما کوتاه). ۴۰*۵۰ عرض ۴۰ و ارتفاع ۵۰ دارد (باریک اما بلند). انتخاب بین این دو به عرض دیوار و سلیقه شما بستگی دارد. از نظر سطح کلی (۲۰۰۰ سانتیمتر مربع) هر دو یکسان هستند.
- نسبت به سایز ۶۰*۴۰: سایز ۶۰*۴۰ ارتفاع ۶۰ دارد و فضای بیشتری (۲۴۰۰ سانتیمتر مربع) ارائه میدهد. برای واحدهای بالای ۱۲۰ متر، ۶۰*۴۰ مناسبتر است. برای واحدهای ۶۰ تا ۱۰۰ متر، ۴۰*۵۰ کافی و اقتصادیتر است.
- نسبت به سایز ۴۰*۳۰: سایز ۴۰*۳۰ (۱۲۰۰ سانتیمتر مربع) بسیار کوچکتر است و فقط برای تابلوهای فرعی یا واحدهای زیر ۶۰ متر مناسب است. ۴۰*۵۰ فضای بیشتری دارد.
- نسبت به سایز ۳۰*۴۰ عمودی باریک: ۳۰*۴۰ عرض ۳۰ دارد و برای شرایط بسیار خاص (دیوارهای فوقالعاده باریک) استفاده میشود. ۴۰*۵۰ استانداردتر و پرکاربردتر است.
نحوه نصب استاندارد تابلو برق توکار ۴۰*۵۰ عمق ۱۲
به عنوان مهندس برق، تأکید میکنم: نصب این تابلو حتماً توسط برقکار ساختمان مجاز انجام شود. اما نکاتی که باید بدانید:
مراحل نصب در ساختمان در حال ساخت
- قبل از گچ کاری و سفیدکاری، محل نصب تابلو را با مهندس برق هماهنگ کنید (معمولاً نزدیک درب ورودی یا راهرو).
- به دلیل شکل عمودی تابلو (ارتفاع ۵۰، عرض ۴۰)، جهت نصب بسیار مهم است. جای قاب را عمودی بگذارید.
- یک قاب چوبی یا فلزی موقت به ابعاد ۴۲ در ۵۲ سانتیمتر (حدود ۲ سانتی بزرگتر) داخل دیوار کار بگذارید.
- عمق تو رفتگی باید حداقل ۱۳ سانتیمتر باشد تا بدنه ۱۲ سانتی کاملاً داخل شود و درب روی دیوار صاف قرار گیرد.
- لولههای ورودی برق (از کنتور به تابلو) و خروجی (از تابلو به اتاقها) را به داخل تابلو هدایت کنید. حداقل قطر لولهها ۲۰ تا ۲۵ میلیمتر باشد.
- به دلیل عرض ۴۰ سانتی، دقت کنید لولهها با نظم و بدون تداخل وارد تابلو شوند.
- بعد از گچ کاری و رنگ، قاب موقت را خارج و تابلو اصلی را داخل قاب نصب کنید.
- تابلو را با پیچهای مناسب به دیوار یا قاب فلزی مهار کنید (حداقل ۴ پیچ).
- نصب تجهیزات (کلید مینیاتوری، محافظ جان، تایمر و …) روی ریل DIN انجام شود.
- سیمکشی داخلی با سیم مسی با سطح مقطع مناسب (۲٫۵ برای روشنایی، ۴ برای پریز، ۶ یا ۱۰ برای ورودی اصلی).
- در نهایت، برچسبهای شناسایی مدارها روی درب یا کنار هر کلید نصب شود.
نکات مهم برای ساختمانهای قدیمی (تعویض تابلو)
- دیوار را باز کنید، تابلو قدیمی را خارج کنید.
- ابعاد جای خالی را اندازه بگیرید. اگر بزرگتر است، با گچ و سیمان آن را کوچک کنید.
- اگر جای خالی کوچکتر است، دیوار را تخریب کنید تا به ابعاد ۴۰*۵۰ برسد.
- حتماً سیمکشی قدیمی را بررسی کنید. اگر سیمها آلومینیومی یا فرسوده هستند، تعویض شوند.
نگهداری و سرویس دورهای تابلو برق توکار
نگهداری صحیح از تابلو برق توکار ۴۰*۵۰ باعث میشود سالها بدون مشکل کار کند:
- هر ۶ ماه: درب تابلو را باز کنید و با برس نرم یا جاروبرقی (نازل پلاستیکی)، گرد و غبار داخل را تمیز کنید. از هوای فشرده با فشار کم نیز میتوانید استفاده کنید.
- هر سال: یک برقکار مجاز کلیه اتصالات ترمینال (ورودی اصلی، خروجی کلیدها، شین فاز و نول و ارت) را سفت کند. شل شدن پیچها یکی از علل اصلی آتشسوزی است.
- هر سال: عملکرد کلید محافظ جان (RCD) را با فشار دکمه Test چک کنید. اگر عمل نکرد، یعنی خراب است و باید فوراً تعویض شود.
- هر ۲ سال: دمای بدنه کلیدهای مینیاتوری را با دست تست کنید (قسمت پلاستیکی جلویی). اگر داغ است (بیش از ۴۰ درجه)، یا جریان بیش از حد عبور میکند یا اتصال سست پشت آن دارد.
- همیشه: بوی سوختگی، صدای جرقه یا وزوز غیرعادی را جدی بگیرید. در این موارد فوراً برق اصلی را قطع کنید و با برقکار تماس بگیرید.
عیبیابی مشکلات رایج تابلو برق توکار ۴۰*۵۰
در ادامه یک جدول عیبیابی کاربردی برای شما آماده کردهام:
| مشاهده | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| یک کلید مینیاتوری مکرراً میپرد (قطع میکند) | اضافه بار در آن مسیر / اتصال کوتاه / کلید ضعیف شده | وسایل آن مسیر را کم کنید. اگر با خالی بودن هم میپرد، احتمال اتصال کوتاه یا کلید خراب است. برقکار ببیند. |
| محافظ جان (RCD) میپرد | نشت جریان به زمین (بدنه فلزی یک وسیله برقدار شده) / محافظ خراب | همه وسایل آن مسیر را یکیکی از برق بکشید تا عیبیاب کنید. اگر با خالی بودن هم میپرد، محافظ را تعویض کنید. |
| بدنه تابلو داغ میکند یا گرم است | اتصال سست در ترمینال اصلی یا شینها / جریان بیش از حد / بستن بیش از حد پیچها | برق را قطع کنید، همه اتصالات ورودی و شینها را سفت کنید. اگر تکرار شد، برقکار خبره صدا کنید. |
| درب تابلو بسته نمیشود یا کج است | قاب تابلو در دیوار کج نصب شده / لولاها شل یا خم شده / تابلو بیش از حد پر است | پیچهای لولا را تنظیم کنید. اگر قاب کج است، باید درب را بردارید و دوباره نصب کنید یا قاب را بتراشید. |
| صدای جرقه هنگام بستن درب تابلو | سیم لخت به بدنه برخورد میکند / اتصال بدنه به ارت ضعیف است | فوری برق را قطع کنید. داخل تابلو را بازبینی کنید، سیمهای لخت را با چسب برق عایق کنید. حتماً ارت تابلو را چک کنید. |
| صدای وزوز یا هوم از داخل تابلو | کنتاکتور یا رله یا ترانس داخل تابلو در حال کار است / اتصالات شل / کلید معیوب | وزوز خفیف طبیعی است. اگر بلند یا همراه با لرزش است، ترمینالها را سفت کنید. اگر کنتاکتور صدا میدهد، ممکن است فرسوده شده باشد. |
نکته ایمنی بسیار مهم: هرگز بدون قطع برق اصلی (کلید رئیس یا کنتور)، داخل تابلو را باز نکنید. حتی اگر برق را قطع کردهاید، با پیچگوشتی عایق و ترجیحاً با دستگاه ولتسنج، قبل از لمس کردن، از نبود ولتاژ مطمئن شوید.
جمع بندی
تابلو برق توکار ۴۰*۵۰ عمق ۱۲ یک انتخاب هوشمندانه برای واحدهای مسکونی ۶۰ تا ۱۰۰ متری، مغازهها، دفاتر کار و هر جایی است که عرض دیوار محدود باشد اما ارتفاع کافی وجود دارد. این ابعاد عمودی با طراحی خاص خود، تعادل مناسبی بین فضای نصب تجهیزات و محدودیتهای معماری ایجاد میکند و عمق ۱۲ سانتیمتری آن برای دیوارهای رایج ایران (۱۵ تا ۲۰ سانتیمتر) کاملاً مناسب است.
قبل از خرید حتماً این موارد را چک کنید:
- ضخامت ورق (بدنه کمتر از ۱ میلیمتر نباشد، درب کمتر از ۱٫۲ نباشد)
- کیفیت رنگ (خراش نداشته باشد، یکدست باشد)
- محکمی لولاها و نرمی باز و بسته شدن درب
- تعداد و محل ریلهای DIN (حداقل ۱ ریل، ترجیحاً ۲ ریل)
- وجود شینهای فاز، نول و ارت از جنس مس (نه آلومینیوم)
- داشتن گارانتی و خدمات پس از فروش
- درجه حفاظت IP (حداقل IP40)
از نظر هزینه، این سایز یکی از اقتصادیترین گزینهها در میان تابلوهای با سطح ۲۰۰۰ سانتیمتر مربع است. اگر در حال ساخت یا بازسازی ساختمان هستید و با محدودیت عرض دیوار مواجهید، همین حالا با مهندس برق خود مشورت کنید و ابعاد ۴۰*۵۰ را به عنوان یک گزینه عمودی و جمعوجور بررسی کنید.
سوالات متداول (FAQ)
فرق تابلو برق توکار ۴۰*۵۰ با ۵۰*۴۰ چیست؟
تفاوت در جهت ابعاد است. ۴۰*۵۰ یعنی عرض ۴۰ سانتیمتر و ارتفاع ۵۰ سانتیمتر (عمودی و کشیده). ۵۰*۴۰ یعنی عرض ۵۰ سانتیمتر و ارتفاع ۴۰ سانتیمتر (پهن و کوتاه). هر دو مساحت یکسان (۲۰۰۰ سانتیمتر مربع) دارند اما جهت آنها متفاوت است. انتخاب بین این دو به عرض دیوار و سلیقه شما بستگی دارد. اگر دیوار باریک است (مثلاً در راهرو)، ۴۰*۵۰ گزینه بهتری است.
آیا تابلو برق ۴۰*۵۰ عمق ۱۲ در دیوار ۱۰ سانتیمتری جا میشود؟
خیر. دیوار ۱۰ سانتی معمولاً دیوار کناف یا گچی بسیار نازک است. عمق تابلو ۱۲ سانتی است، به اضافه درب و فاصله از پشت، به حداقل ۱۳ تا ۱۴ سانتیمتر عمق نیاز دارید. برای دیوارهای نازک، فقط از تابلوهای روکار یا تابلوهای مخصوص دیوار نازک با عمق ۸ تا ۱۰ سانتی استفاده کنید.
ظرفیت این تابلو چند تیغه مینیاتوری است؟
با دو ردیف ریل DIN و استفاده از مینیاتوریهای تک تیغه (۱ مدول، عرض ۱۸ میلیمتر)، حدود ۱۶ تا ۱۸ تیغه جا میشود. اگر از کلیدهای دو تیغه (۲ مدول) یا سه تیغه (۳ مدول) مثل کلید کولر یا محافظ جان ۴۰ آمپر استفاده کنید، تعداد کمتری جا میگیرد. توصیه من: حداکثر ۱۲ تا ۱۴ تیغه نصب کنید تا فضای کافی برای سیمکشی و تهویه داشته باشید.
آیا میتوانم این تابلو را در حمام یا دستشویی نصب کنم؟
خیر. درجه حفاظت IP40 برای مکانهای خشک و بدون رطوبت طراحی شده است. حمام، دستشویی، آشپزخانه بخارزا، موتورخانه یا فضای باز نیاز به تابلو با IP بالاتر (حداقل IP54) دارند که ضد پاشش آب و گرد و غبار است. ضمن اینکه نصب تابلو برق در حمام ممنوع است (مگر با شرایط خاص و دور از محدوده آب).
قیمت این تابلو چقدر است؟
قیمت به عوامل زیادی بستگی دارد: جنس و ضخامت ورق، کیفیت رنگ و پوشش، برند سازنده، داشتن شین و ریل استاندارد، نوع درب (شیشهای یا کور)، قفل و دستگیره، گارانتی و … به طور میانگین، قیمت تابلو برق توکار ۴۰*۵۰ عمق ۱۲ در بازار ایران بین ۹۰۰ هزار تا ۲٫۵ میلیون تومان است. برندهای معروف مثل پارس پانل، الیمپ، الکتروپانل، سهند تابلو قیمت بالاتری دارند ولی کیفیت به مراتب بهتری ارائه میدهند. تابلوهای بینام و نشان با ورق نازک را با هر قیمتی نخرید.
آیا گارانتی دارد؟
تولیدکنندگان معتبر معمولاً ۱۲ تا ۲۴ ماه گارانتی برای بدنه، لولاها، قفل و رنگ ارائه میدهند. بعضی برندهای خارجی مثل هاگرو، اشنایدر یا زیمنس که در ایران مونتاژ میشوند، گارانتی ۵ ساله هم دارند. حتماً قبل از خرید فاکتور رسمی با تاریخ، مهر فروشنده و ذکر گارانتی دریافت کنید.
آیا میتوانم بعد از گچ کاری، تابلو را عوض کنم؟
خیلی سخت و پرهزینه است. باید دور تابلو را تخریب کنید، قاب قدیمی را خارج کنید، قاب جدید (با ابعاد دقیق) بگذارید، دوباره گچ کاری، سفیدکاری و رنگ کنید. گاهی هزینه تعویض تابلو از خود تابلو بیشتر میشود. به همین دلیل تأکید میکنم: حتماً قبل از سفیدکاری، نوع، برند و ابعاد تابلو را نهایی کنید.
چگونه بفهمم تابلو کیفیت خوبی دارد؟
چند نشانه: ورق بدنه را فشار دهید، اگر خم شد یعنی نازک است. درب را باز و بسته کنید، باید نرم و بدون صدا باشد. رنگ باید یکدست و بدون خراش و ریزش باشد. داخل تابلو باید عاری از براده و آلودگی باشد. ریل DIN باید محکم باشد و خم نشود. شینها باید از مس (با لاک قرمز برای فاز، آبی برای نول، سبز/زرد برای ارت) باشند نه آلومینیوم. برند و مشخصات روی تابلو حک شده باشد نه فقط برچسب.
آیا این تابلو برای کارگاه صنعتی مناسب است؟
بستگی به نوع کار دارد. برای کارگاههای بسیار سبک (خیاطی، مونتاژ ساده، بستهبندی) با یک یا دو دستگاه کوچک، بله مناسب است. اما برای کارگاههای با موتورهای بزرگ (تراش، فرز، پرس، جوشکاری)، این سایز جا نمیشود. آن کارگاهها نیاز به تابلوهای صنعتی روکار با ابعاد بزرگتر (حداقل ۸۰*۶۰) دارند
