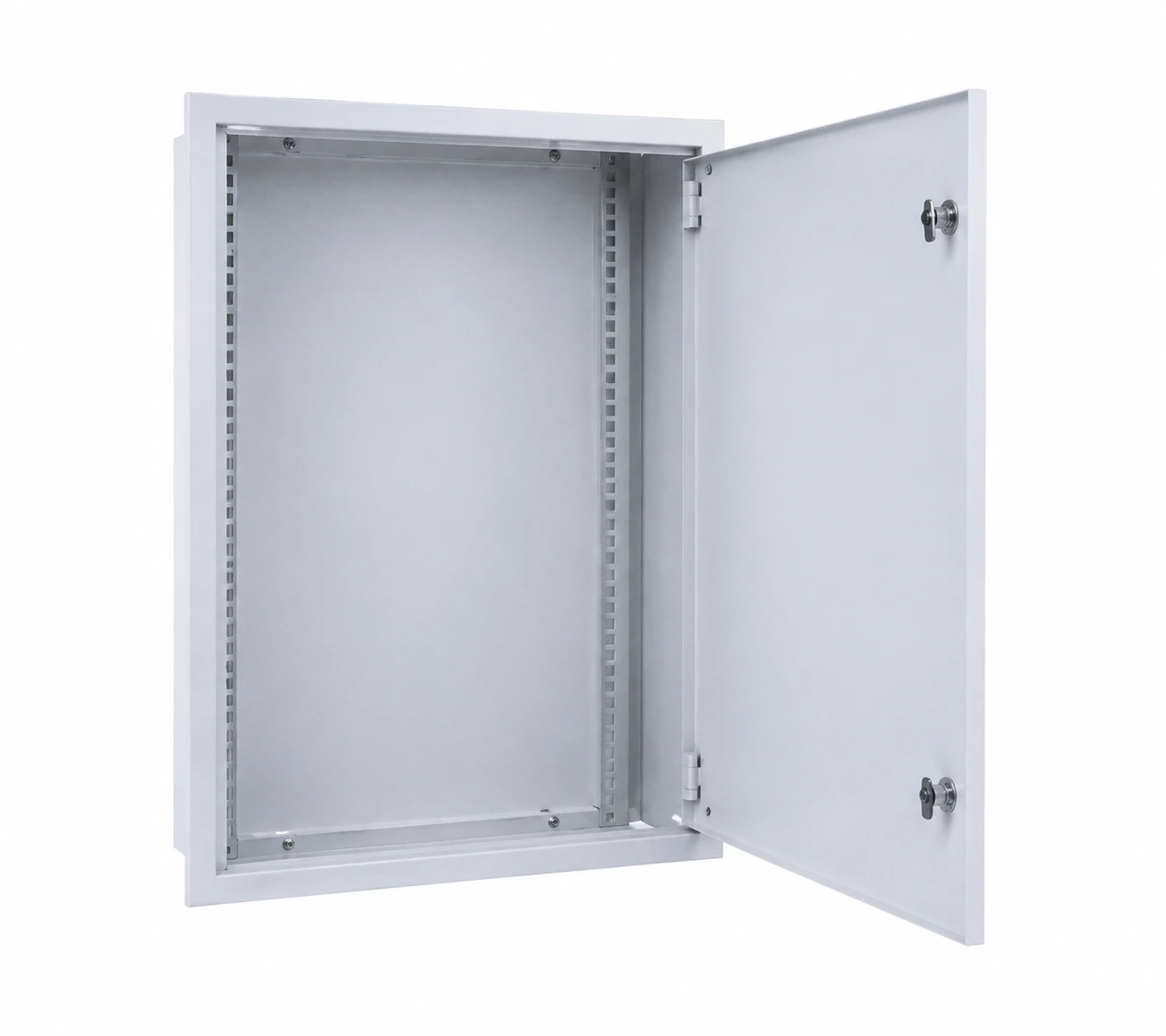

تابلو برق توکار ۷۰*۵۰ عمق ۱۵
تابلو برق توکار به تابلوهایی گفته میشود که داخل دیوار نصب میشوند و فقط درب آن بیرون دیده میشود. ابعاد ۷۰ در ۵۰ سانتیمتر با عمق ۱۵ سانتیمتر به معنای ارتفاع ۷۰ سانتیمتر، عرض ۵۰ سانتیمتر و عمق ۱۵ سانتیمتر است. این اندازه جزو سایزهای متوسط رو به بزرگ محسوب میشود و فضای کافی برای نصب انواع کلیدهای مینیاتوری، محافظ جان، کنتاکتور، تایمر، رله و حتی تجهیزات هوشمند سازی را فراهم میکند.
این تابلوها معمولاً در موارد زیر استفاده میشوند:
- تابلو اصلی آپارتمانهای متوسط و بزرگ – برای جمعآوری کلیدهای واحدها و تجهیزات مشترک
- تابلو فرعی صنعتی و کارگاهی – برای توزیع برق در کارگاههای کوچک و بزرگ
- تابلوی کنتور و توزیع مجتمعهای مسکونی – در راهروهای مشترک و موتورخانهها
- تابلوی روشنایی و تأسیسات ساختمانهای اداری – برای مدیریت نور، فنکویل، پمپ و آسانسور
- تابلوی بانک خازنی و استابلایزر – در صورت داشتن عمق کافی برای نصب خازنهای قدرت
ابعاد ۷۰*۵۰ عمق ۱۵ چه مزایایی دارد؟
این ابعاد خاص در مقایسه با سایزهای کوچکتر (مثل ۴۰*۳۰) یا بزرگتر (مثل ۱۰۰*۸۰) مزایای منحصر به فردی دارد:
- تعادل بین فضا و قابلیت نصب: نه آنقدر کوچک است که جا نباشد و نه آنقدر بزرگ که دیوار را ضعیف کند. برای اکثر ساختمانهای مسکونی ۴ تا ۸ واحدی ایدهآل است.
- ظرفیت مناسب برای ۱۲ تا ۲۴ تیغه مینیاتوری: بسته به نوع کلیدها (تک تیغه، دو تیغه، سه تیغه) میتوانید بین ۱۲ تا ۲۴ مدار مختلف را در این تابلو جا دهید.
- عمق ۱۵ سانتیمتر: عمق استانداردی که هم در دیوارهای ۲۰ سانتیمتری (بلوکی یا آجری) به راحتی جا میشود و هم فضای کافی برای سیمکشی و نصب تجهیزات عمیقتر مثل کنتاکتور، رله و تایمر دارد.
- قابلیت نصب ریل استاندارد DIN: همه تابلوهای با این ابعاد دارای ریل DIN ۳۵ میلیمتری هستند که تمام تجهیزات مدرن برقی روی آن نصب میشود.
- مناسب برای تابلوهای چند طبقه (دوبل): به دلیل ارتفاع ۷۰ سانتی، میتوانید دو ردیف تجهیزات روی هم نصب کنید و فضای عمودی را بهینه استفاده کنید.
مشخصات فنی تابلو برق توکار ۷۰*۵۰ عمق ۱۵
یک تابلو برق توکار ۷۰*۵۰ عمق ۱۵ با کیفیت باید دارای مشخصات زیر باشد:
- ابعاد دقیق: ارتفاع ۷۰۰ میلیمتر، عرض ۵۰۰ میلیمتر، عمق ۱۵۰ میلیمتر (تلرانس ±۲ میلیمتر)
- جنس بدنه: ورق فولادی با ضخامت ۱ تا ۱٫۵ میلیمتر (بدنه اصلی) و ۱٫۵ تا ۲ میلیمتر (قاب و درب)
- رنگ و پوشش: رنگ الکترواستاتیک (پودری) کورهای با حداقل ضخامت ۶۰ میکرون، معمولاً به رنگ طوسی روشن (RAL 7035) یا سفید (RAL 9010)
- درجه حفاظت (IP): حداقل IP40 برای داخل ساختمان (محافظت در برابر گرد و غبار و اجسام بزرگتر از ۱ میلیمتر)
- نوع نصب: توکار با قاب تزئینی (دور قاب)
- ریل داخلی: ریل DIN ۳۵ میلیمتری در یک یا دو ردیف (بسته به طراحی)
- تعداد شینه (باسبار): معمولاً یک شین فاز، یک شین نول و یک شین ارت (با قابلیت افزایش)
- درب: یک تکه یا دو تکه با قفل استاندارد و شیشه دید (در صورت سفارش)
- استاندارد ساخت: منطبق با IEC 61439-1 و IEC 60439
کجاها از تابلو برق توکار ۷۰*۵۰ استفاده میشود؟ (کاربردها)
بر اساس سالها تجربه نصب در پروژههای مختلف، این تابلو برق برای مکانهای زیر بسیار مناسب است:
- تابلو اصلی مجتمعهای مسکونی ۴ تا ۸ واحدی – برای نصب کنتور فرعی هر واحد، کلید اصلی، محافظ جان مشترک و تایمر روشنایی حیاط و راهرو
- تابلو توزیع واحدهای آپارتمانی بزرگ (۱۵۰ تا ۲۰۰ متر) – برای پخش برق اتاقها، آشپزخانه، تهویه و تجهیزات جانبی
- تابلو روشنایی و برق کارگاههای صنعتی کوچک – برای مدیریت چندین دستگاه و خط تولید
- تابلو تغذیه تجهیزات تأسیساتی ساختمان – پمپ آب، پکیج، فن کویل، آسانسور، جکوزی و سونا
- تابلوی هوشمند سازی ساختمان (BMS) – برای نصب رلههای هوشمند، تایمرهای دیجیتال و ماژولهای کنترل از راه دور
- تابلوی پشتیبان و UPS – برای جداسازی مدارهای اضطراری از مدارهای عادی
مزایای استفاده از تابلو برق توکار نسبت به روکار
اگر بین تابلو توکار و روکار مردد هستید، این مزایا را بخوانید:
- زیبایی و دکوراسیون: تابلو توکار داخل دیوار فرو میرود و فقط درب آن دیده میشود. ظاهر ساختمان را شلوغ نمیکند.
- ایمنی بیشتر: تابلو توکار در برابر ضربه، آتش و دسترسی غیرمجاز کودکان ایمنتر است.
- صرفهجویی در فضای مفید ساختمان: روی دیوار را اشغال نمیکند و راهروها و اتاقها را تنگ نمیکند.
- قابلیت قابگیری و همرنگ کردن با دیوار: درب تابلو را میتوانید همرنگ دیوار کنید یا قاب تزئینی زیبا نصب کنید.
- مقاومت بیشتر در برابر گرد و غبار: به دلیل فرورفتگی در دیوار، کمتر در معرض آلودگی است.
البته معایبی هم دارد: نصب توکار نیاز به تخریب دیوار و قابگیری دارد و دسترسی به پشت تابلو برای تعمیرات سختتر است. پس قبل از تصمیم گیری، حتماً با مهندس برق خود مشورت کنید.
نحوه نصب و نگهداری حرفهای
به عنوان مهندس برق، تأکید میکنم: نصب این تابلو حتماً توسط برقکار ساختمان مجاز انجام شود. اما نکاتی که باید خودتان بدانید:
مراحل نصب:
- قبل از گچ کاری و سفیدکاری ساختمان، جای تابلو را روی دیوار مشخص کنید.
- با توجه به ابعاد ۷۰*۵۰، یک قاب چوبی یا فلزی به ابعاد ۷۲ در ۵۲ سانتیمتر (کمی بزرگتر) داخل دیوار کار بگذارید.
- عمق تو رفتگی باید حداقل ۱۶ سانتیمتر باشد تا بدنه ۱۵ سانتی کاملاً داخل شود و درب روی دیوار صاف قرار گیرد.
- سیمهای ورودی و خروجی را از لولههای فولادی یا PVC به داخل تابلو هدایت کنید.
- بعد از گچ کاری و رنگ، تابلو را داخل قاب نصب و پیچ کنید.
- نصب تجهیزات (کلید، محافظ، تایمر و …) روی ریل DIN انجام شود.
- در نهایت، برچسبهای شناسایی مدارها روی درب یا کنار هر کلید نصب شود.
برنامه سرویس و نگهداری دورهای:
- هر سال: درب تابلو را باز کنید و با باد خشک، گرد و غبار داخل را تمیز کنید. کلیه پیچهای ترمینالها (ورودی اصلی، خروجی کلیدها، شینها) توسط برقکار سفت شود.
- هر ۲ سال: دمای بدنه کلیدهای مینیاتوری را با دست تست کنید (اگر داغ است، یعنی جریان بیش از حد یا اتصال سست). بوی سوختگی یا تغییر رنگ ترمینالها را چک کنید.
- هر ۵ سال: تست عملکرد کلید محافظ جان (RCD) با فشار دکمه Test انجام شود. اگر عمل نکرد، باید تعویض شود.
- همیشه: اگر صدای جرقه یا وزوز غیرعادی شنیدید یا بوی سوختگی حس کردید، فوراً برق اصلی را قطع کنید و با برقکار تماس بگیرید.
عیبیابی سریع مشکلات رایج
در ادامه یک جدول عیبیابی کاربردی برای شما آماده کردهام:
| مشاهده | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| کلید مینیاتوری مکرراً میپرد (قطع میکند) | اضافه بار یا اتصال کوتاه در آن مسیر / کلید ضعیف شده | مصرف مسیر را کم کنید یا کلید را با آمپر بالاتر (تا حداکثر مجاز سیمکشی) تعویض کنید. اگر اتصال کوتاه است، عیب را پیدا و رفع کنید. |
| محافظ جان (RCD) میپرد | نشت جریان به زمین (بدنه فلزی دستگاه برقدار شده) / محافظ خراب | همه وسایل آن مسیر را یک یکی از برق بکشید تا عیبیاب کنید. اگر با خالی بودن هم میپرد، محافظ را تعویض کنید. |
| بدنه تابلو داغ میکند | اتصال سست در ترمینال اصلی یا شینها / جریان بیش از حد | برق را قطع کنید، همه اتصالات را سفت کنید. اگر تکرار شد، برقکار خبره صدا کند. |
| درب تابلو بسته نمیشود یا کج است | قاب تابلو در دیوار کج نصب شده / لولاها شل شده | پیچهای لولا را تنظیم کنید. اگر قاب کج است، باید دیوار را بزنید و دوباره نصب کنید. |
| جرقه هنگام بستن درب تابلو | سیم لخت به بدنه برخورد میکند / اتصال بدنه به ارت ضعیف است | فوری برق را قطع کنید. داخل تابلو را بازبینی کنید، سیمهای لخت را عایق کنید. حتماً ارت تابلو را چک کنید. |
| صدای وزوز یا هوم از داخل تابلو | کنتاکتور یا رله یا ترانس داخل تابلو در حال کار است / اتصالات شل | وزوز خفیف طبیعی است. اگر بلند شد، ترمینالها را سفت کنید. اگر کنتاکتور صدا میدهد، ممکن است فرسوده شده باشد. |
نکته ایمنی بسیار مهم: هرگز بدون قطع برق اصلی، داخل تابلو را باز نکنید. حتی اگر برق را قطع کردهاید، با پیچگوشتی عایق، قبل از لمس کردن، از نبود ولتاژ مطمئن شوید.
جمع بندی نهایی
تابلو برق توکار ۷۰*۵۰ عمق ۱۵ یک انتخاب عالی برای ساختمانهای مسکونی متوسط تا بزرگ، مجتمعهای آپارتمانی ۴ تا ۸ واحدی، ادارات، کارگاههای کوچک و تجاری است. این ابعاد تعادل مناسبی بین فضای نصب تجهیزات و ابعاد فیزیکی دارد و عمق ۱۵ سانتیمتر آن با استاندارد دیوارهای رایج در ایران (۲۰ سانتیمتر بلوکی یا آجری) کاملاً هماهنگ است.
قبل از خرید، حتماً این موارد را چک کنید:
- ضخامت ورق (کمتر از ۱ میلیمتر نباشد)
- کیفیت رنگ و عدم خش و زدگی
- محکمی لولاها و قفل درب
- تعداد و محل ریلهای DIN
- وجود شینهای فاز، نول و ارت با کیفیت
- گارانتی و خدمات پس از فروش
از نظر هزینه، تابلو برق توکار نسبت به روکار گرانتر است (به دلیل قاب تزئینی و پیچیدگی ساخت)، اما ارزش این هزینه را دارد چون زیبایی ساختمان را به هم نمیزند و ایمنی بیشتری دارد. اگر در حال ساخت یا بازسازی ساختمان هستید، همین حالا با مهندس برق خود مشورت کنید و ابعاد و محل تابلوها را مشخص کنید.
سوالات متداول تابلو برق توکار ۷۰*۵۰ عمق ۱۵
آیا تابلو برق ۷۰*۵۰ عمق ۱۵ در دیوار ۱۵ سانتیمتری جا میشود؟
خیر. دیوار ۱۵ سانتیمتری معمولاً دیوار داخلی یا کناف است. عمق تابلو ۱۵ سانتی است، پس به اضافه درب و فاصله از پشت، به حداقل ۱۶ تا ۱۷ سانتیمتر عمق نیاز دارید. برای دیوارهای نازک، حتماً از تابلوهای روکار یا توکار با عمق کمتر (مثل ۱۰ سانتی) استفاده کنید.
ظرفیت این تابلو چند تیغه مینیاتوری است؟
بستگی به نوع چیدمان دارد. اگر از مینیاتوریهای تک تیغه (۱ مدول) استفاده کنید و دو ردیف نصب کنید، حدود ۲۴ تیغه جا میشود. اگر از کلیدهای دو تیغه (۲ مدول) یا سه تیغه (۳ مدول) استفاده کنید، تعداد کمتری جا میشود. توصیه میکنم حداکثر ۱۸ تا ۲۰ تیغه نصب کنید تا فضای کافی برای سیمکشی و تهویه داشته باشید.
آیا میتوانم این تابلو را خودم نصب کنم؟
کار توکار نیاز به تخریب دیوار و قابگیری دارد که تخصصی است. همچنین سیمکشی داخل تابلو باید توسط برقکار انجام شود. خودتان فقط میتوانید برای جایگاه آن برنامهریزی کنید، اما نصب را حتماً به حرفهای بسپارید.
فرق تابلو برق ۷۰*۵۰ با ۸۰*۶۰ چیست؟
تابلو ۸۰*۶۰ بزرگتر است و فضای بیشتری دارد. برای ساختمانهای خیلی بزرگ (بیش از ۱۰ واحد) یا تابلوهای صنعتی با تجهیزات زیاد مناسب است. برای یک آپارتمان معمولی ۱۰۰ تا ۱۵۰ متری، ۷۰*۵۰ کافی است.
آیا این تابلو ضد آب است؟
خیر. درجه حفاظت IP40 است یعنی در برابر پاشش آب مقاومت ندارد. اگر در محیط مرطوب (موتورخانه، کنار استخر، دستشویی عمومی) نصب میکنید، حتماً از تابلو با IP بالاتر (حداقل IP54) استفاده کنید و حتماً روی دیوار (نه فرورفته) نصب کنید.
قیمت این تابلو چقدر است؟
قیمت به جنس ورق، ضخامت، کیفیت رنگ، برند و تجهیزات همراه (ریل، شین، درب شیشهای یا کور، قفل) بستگی دارد. معمولاً بین ۱٫۵ تا ۵ میلیون تومان است. قیمت نهایی را از فروشندگان معتبر استعلام بگیرید.
آیا گارانتی دارد؟
بله، تولیدکنندگان معتبر معمولاً ۱۲ تا ۲۴ ماه گارانتی برای بدنه، لولاها و قفل ارائه میدهند. حتماً قبل از خرید فاکتور با تاریخ و مهر دریافت کنید.
آیا میتوانم بعد از گچ کاری، تابلو را عوض کنم؟
خیلی سخت و پرهزینه است. باید دور تابلو را تخریب کنید، قاب جدید بگذارید، گچ کاری و رنگ کنید. به همین دلیل حتماً قبل از سفیدکاری، نوع و ابعاد تابلو را نهایی کنید
