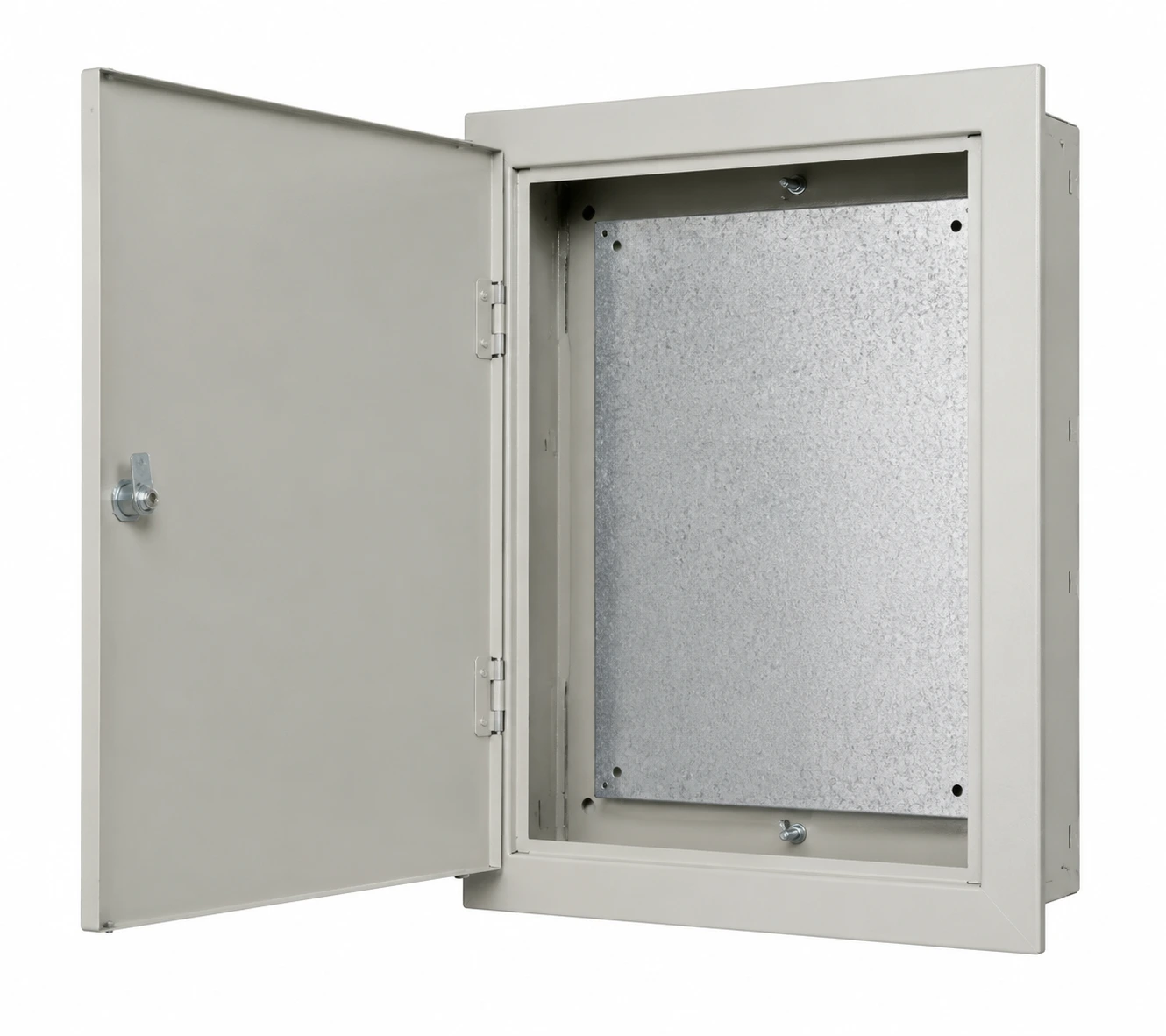

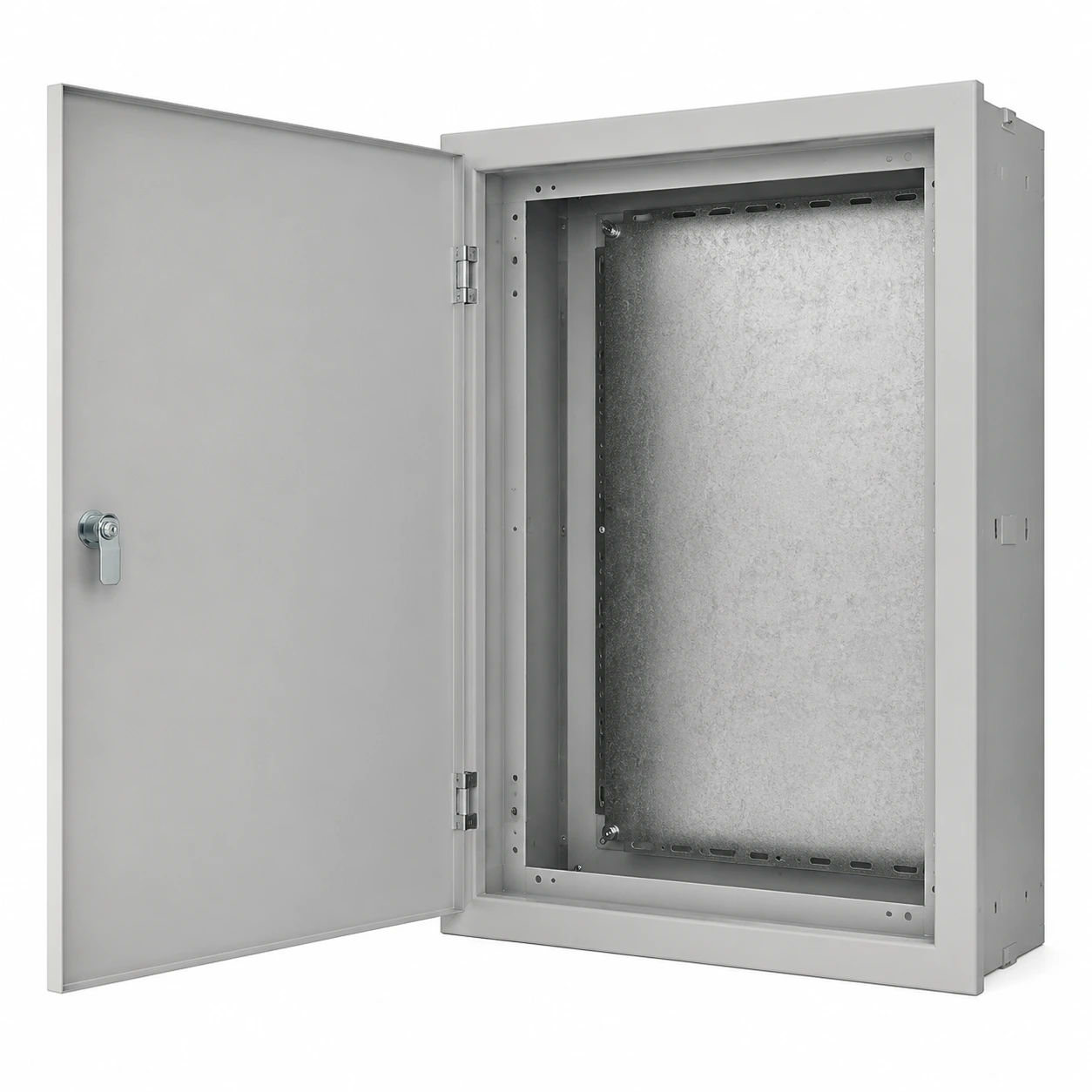

تابلو برق توکار ۶۰*۴۰ عمق ۱۲ چیست و چه مشخصاتی دارد؟
تابلو برق توکار ۶۰*۴۰ به تابلوهایی گفته میشود که داخل دیوار نصب میگردند و فقط درب آنها بیرون دیده میشود. ابعاد دقیق این محصول شامل ارتفاع ۶۰۰ میلیمتر، عرض ۴۰۰ میلیمتر و عمق ۱۲۰ میلیمتر است. عمق ۱۲ سانتیمتری این تابلو یکی از نقاط قوت اصلی آن محسوب میشود، زیرا در دیوارهای رایج ساختمانی ایران با ضخامت ۱۵ تا ۲۰ سانتیمتر (بلوک سفالی، بلوک سیمانی یا آجر) به راحتی جای میگیرد.
مشخصات فنی استاندارد
- ابعاد دقیق بدنه: ۶۰۰ × ۴۰۰ × ۱۲۰ میلیمتر (ارتفاع، عرض، عمق)
- ابعاد قاب تزئینی (رینگ): معمولاً ۶۳۰ × ۴۳۰ میلیمتر
- جنس بدنه: ورق فولادی سرد نورد شده با ضخامت ۱ تا ۱٫۲ میلیمتر
- ضخامت درب و قاب: حداقل ۱٫۲ تا ۱٫۵ میلیمتر
- پوشش رنگ: الکترواستاتیک کورهای با ضخامت حداقل ۶۰ میکرون (رنگ استاندارد RAL 7035 یا RAL 9010)
- درجه حفاظت: IP40 مناسب برای فضاهای داخلی خشک
- ریل داخلی: یک یا دو ریل DIN ۳۵ میلیمتری
- شینهها: شین فاز، شین نول و شین ارت از جنس مس با سطح مقطع ۱۶ تا ۲۵ میلیمتر مربع
- استاندارد ساخت: منطبق با IEC 61439-1 و IEC 60439
کاربردهای اصلی تابلو برق توکار ۶۰*۴۰ عمق ۱۲
بر اساس سالها تجربه نصب در پروژههای متعدد، این تابلو برق توکار ۶۰*۴۰ برای مکانهای زیر بسیار مناسب است:
- تابلو اصلی آپارتمانهای ۸۰ تا ۱۳۰ متری – برای نصب کلیدهای مینیاتوری، محافظ جان و کلیدهای روشنایی و پریز
- تابلو فرعی مجتمعهای مسکونی – برای توزیع برق هر واحد به صورت مجزا
- مغازهها و واحدهای تجاری کوچک – مدیریت روشنایی، سیستم تهویه و تجهیزات فروشگاهی
- دفاتر کار و مطبهای پزشکی – با ظرفیت مناسب برای تجهیزات اداری و پزشکی
- ویلاها و خانههای باغی – ابعاد مناسب برای نصب در راهرو یا پشت درب ورودی
- تابلوی روشنایی ساختمانهای اداری کوچک – برای طبقات تا ۲۰۰ متر مربع
مزایای استفاده از تابلو برق توکار ۶۰*۴۰ عمق ۱۲
این ابعاد خاص در مقایسه با سایر سایزهای موجود در بازار مزایای متعددی دارد:
- ابعاد بهینه برای خانههای ایرانی: نه آنقدر بزرگ است که دیوار را ضعیف کند و نه آنقدر کوچک که تجهیزات جا نشوند. برای اکثر واحدهای مسکونی استاندارد ایران ایدهآل است.
- عمق ۱۲ سانتیمتری مناسب دیوارهای داخلی: برخلاف تابلوهای با عمق ۱۵ سانتی که در دیوارهای ۱۵ سانتیمتری جا نمیشوند، این محصول به راحتی نصب میگردد.
- ظرفیت مناسب برای ۱۲ تا ۲۴ تیغه مینیاتوری: با دو ردیف ریل DIN میتوانید کلیه مدارهای مورد نیاز یک واحد مسکونی را پوشش دهید.
- نصب آسان و سریع: وزن سبکتر نسبت به سایزهای بزرگتر، حمل و نقل و نصب را آسانتر میکند.
- قیمت اقتصادی: نسبت به تابلوهای بزرگتر قیمت مناسبتری دارد و برای بودجههای محدود گزینه ایدهآلی است.
- قابلیت سفارشیسازی: بسیاری از تولیدکنندگان این سایز را با درب شیشهای، قفل پیشرفته و ریلهای اضافی عرضه میکنند.
مقایسه با سایر سایزهای رایج تابلو برق توکار
برای انتخاب بهتر، تابلو برق توکار ۶۰*۴۰ عمق ۱۲ را با سایر سایزها مقایسه میکنم:
- نسبت به سایز ۵۰*۴۰: ارتفاع ۶۰ به جای ۵۰ سانتی، یک ردیف ریل اضافی (حدود ۱۲ تیغه بیشتر) ارائه میدهد. برای خانههای بالای ۱۰۰ متر، گزینه بهتری است.
- نسبت به سایز ۷۰*۵۰: تابلو ۷۰*۵۰ فضای بیشتری دارد اما عمق آن معمولاً ۱۵ سانتی است و در دیوارهای داخلی ۱۵ سانتی جا نمیشود. اگر دیوارها نازک هستند، ۶۰*۴۰ عمق ۱۲ انتخاب هوشمندانهتری است.
- نسبت به سایز ۴۰*۳۰: سایز ۴۰*۳۰ فقط برای واحدهای بسیار کوچک (زیر ۶۰ متر) مناسب است. برای واحد اصلی، ۶۰*۴۰ فضای کافی برای توسعه آینده دارد.
نحوه نصب استاندارد تابلو برق توکار ۶۰*۴۰ عمق ۱۲
به عنوان مهندس برق، تأکید میکنم: نصب این تابلو حتماً توسط برقکار ساختمان مجاز انجام شود. اما نکاتی که باید بدانید:
مراحل نصب در ساختمان در حال ساخت
- قبل از گچ کاری و سفیدکاری، محل نصب تابلو را با مهندس برق هماهنگ کنید (معمولاً نزدیک درب ورودی یا راهرو).
- یک قاب چوبی یا فلزی موقت به ابعاد ۶۲ در ۴۲ سانتیمتر داخل دیوار کار بگذارید.
- عمق تو رفتگی باید حداقل ۱۳ سانتیمتر باشد تا بدنه ۱۲ سانتی کاملاً داخل شود.
- لولههای ورودی برق (از کنتور به تابلو) و خروجی (به اتاقها) را به داخل تابلو هدایت کنید.
- بعد از گچ کاری و رنگ، قاب موقت را خارج و تابلو اصلی را نصب کنید.
- تابلو را با پیچهای مناسب به دیوار مهار کنید (حداقل ۴ پیچ).
- نصب تجهیزات روی ریل DIN و سیمکشی داخلی توسط برقکار انجام شود.
نکات مهم برای ساختمانهای قدیمی
- دیوار را باز کنید و تابلو قدیمی را خارج کنید.
- ابعاد جای خالی را اندازه بگیرید. اگر بزرگتر است، با گچ و سیمان آن را کوچک کنید.
- اگر جای خالی کوچکتر است، دیوار را تخریب کنید تا به ابعاد برسد.
- سیمکشی قدیمی را بررسی کنید. اگر سیمها آلومینیومی یا فرسوده هستند، حتماً تعویض شوند.
نگهداری و سرویس دورهای تابلو برق
نگهداری صحیح از تابلو برق توکار باعث میشود سالها بدون مشکل کار کند:
- هر ۶ ماه: درب تابلو را باز کنید و با برس نرم یا جاروبرقی، گرد و غبار داخل را تمیز کنید.
- هر سال: یک برقکار کلیه اتصالات ترمینال را سفت کند (شل شدن پیچها یکی از علل اصلی آتشسوزی است).
- هر سال: عملکرد کلید محافظ جان (RCD) را با فشار دکمه Test چک کنید.
- هر ۲ سال: دمای بدنه کلیدهای مینیاتوری را تست کنید. اگر داغ است، جریان بیش از حد یا اتصال سست دارد.
- همیشه: بوی سوختگی، صدای جرقه یا وزوز غیرعادی را جدی بگیرید.
عیبیابی مشکلات رایج تابلو برق توکار
در ادامه جدول عیبیابی کاربردی برای شما آماده کردهام:
| مشاهده | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| کلید مینیاتوری مکرراً میپرد | اضافه بار / اتصال کوتاه / کلید ضعیف شده | وسایل آن مسیر را کم کنید. اگر با خالی بودن هم میپرد، برقکار ببیند. |
| محافظ جان (RCD) میپرد | نشت جریان به زمین / محافظ خراب | وسایل را یکیکی از برق بکشید. اگر با خالی بودن هم میپرد، محافظ را تعویض کنید. |
| بدنه تابلو داغ میکند | اتصال سست در ترمینال اصلی / جریان بیش از حد | برق را قطع کنید، همه اتصالات ورودی را سفت کنید. |
| درب تابلو بسته نمیشود | قاب کج نصب شده / لولاها شل است | پیچهای لولا را تنظیم کنید. اگر قاب کج است، باید دوباره نصب شود. |
| صدای جرقه هنگام بستن درب | سیم لخت به بدنه برخورد میکند | فوری برق را قطع کنید. سیمهای لخت را عایق کنید. |
نکته ایمنی مهم: هرگز بدون قطع برق اصلی، داخل تابلو را باز نکنید. حتی پس از قطع برق، با پیچگوشتی عایق از نبود ولتاژ مطمئن شوید.
جمع بندی
تابلو برق توکار ۶۰*۴۰ عمق ۱۲ یک انتخاب عالی برای اکثر واحدهای مسکونی شهری، آپارتمانهای ۸۰ تا ۱۵۰ متری، مغازهها و دفاتر کار است. این ابعاد تعادل مناسبی بین فضای نصب تجهیزات و ابعاد فیزیکی دارد و عمق ۱۲ سانتیمتری آن برای دیوارهای رایج ایران (۱۵ تا ۲۰ سانتیمتر) کاملاً مناسب است.
قبل از خرید حتماً این موارد را چک کنید: ضخامت ورق (بدنه کمتر از ۱ میلیمتر نباشد)، کیفیت رنگ، محکمی لولاها، وجود حداقل دو ریل DIN، شینهای مسی (نه آلومینیوم)، گارانتی معتبر.
از نظر هزینه، این سایز یکی از اقتصادیترین گزینههاست. اگر در حال ساخت یا بازسازی ساختمان هستید، همین حالا با مهندس برق خود مشورت کنید و ابعاد و محل تابلو را مشخص کنید.
سوالات متداول تابلو برق توکار ۶۰*۴۰ عمق ۱۲
آیا تابلو برق ۶۰*۴۰ عمق ۱۲ در دیوار ۱۰ سانتیمتری جا میشود؟
خیر. دیوار ۱۰ سانتی معمولاً دیوار کناف یا گچی نازک است. عمق تابلو ۱۲ سانتی است و به حداقل ۱۳ تا ۱۴ سانتیمتر عمق نیاز دارید. برای دیوارهای نازک، از تابلوهای روکار یا تابلوهای مخصوص با عمق ۸ تا ۱۰ سانتی استفاده کنید.
ظرفیت این تابلو چند تیغه مینیاتوری است؟
با دو ردیف ریل DIN و استفاده از مینیاتوریهای تک تیغه (۱۸ میلیمتر عرض)، حدود ۱۸ تا ۲۰ تیغه جا میشود. با کلیدهای دو یا سه تیغه، تعداد کمتری جا میگیرد. توصیه میکنم حداکثر ۱۴ تا ۱۶ تیغه نصب کنید تا فضای کافی برای سیمکشی داشته باشید.
فرق تابلو توکار ۶۰*۴۰ با ۶۰*۵۰ چیست؟
تفاوت در عرض است. ۶۰*۵۰ عرض ۵۰ سانتی دارد و حدود ۲۵٪ فضای بیشتری ارائه میدهد. برای واحدهای بالای ۱۵۰ متر یا تابلوهایی که نیاز به کنتاکتور و تایمر دارند، ۶۰*۵۰ مناسبتر است. برای خانههای معمولی ۱۰۰ متری، ۶۰*۴۰ کافی است.
قیمت این تابلو برق توکار چقدر است؟
قیمت به عوامل مختلفی بستگی دارد: ضخامت ورق، کیفیت رنگ، برند سازنده، نوع درب و قفل. میانگین قیمت در بازار ایران بین ۱ تا ۳ میلیون تومان است. برندهای معروف کیفیت بالاتری دارند. از تابلوهای بینام و نشان با ورق نازک دوری کنید.
آیا گارانتی دارد؟
تولیدکنندگان معتبر معمولاً ۱۲ تا ۲۴ ماه گارانتی برای بدنه، لولاها و قفل ارائه میدهند. حتماً قبل از خرید فاکتور رسمی با تاریخ و مهر دریافت کنید.
آیا میتوانم تابلو را بعد از گچ کاری عوض کنم؟
خیلی سخت و پرهزینه است. باید دور تابلو را تخریب کنید، قاب جدید بگذارید و دوباره گچ کاری کنید. به همین دلیل تأکید میکنم: حتماً قبل از سفیدکاری، ابعاد تابلو را نهایی کنید.
چگونه بفهمم تابلو کیفیت خوبی دارد؟
چند نشانه: ورق بدنه را فشار دهید اگر خم شد یعنی نازک است. درب باید نرم و بدون صدا باز و بسته شود. رنگ باید یکدست و بدون خراش باشد. ریل DIN باید محکم باشد. شینها باید از مس باشند نه آلومینیوم. برند روی تابلو حک شده باشد
